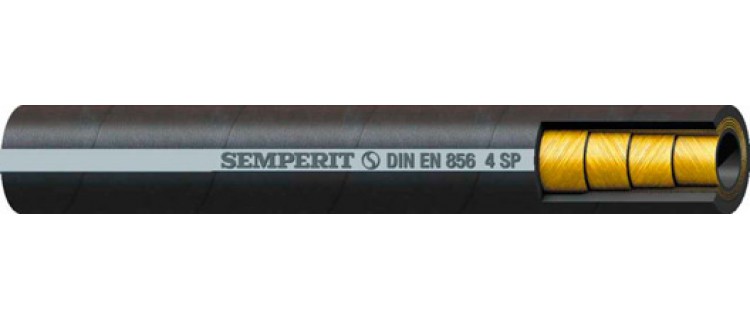

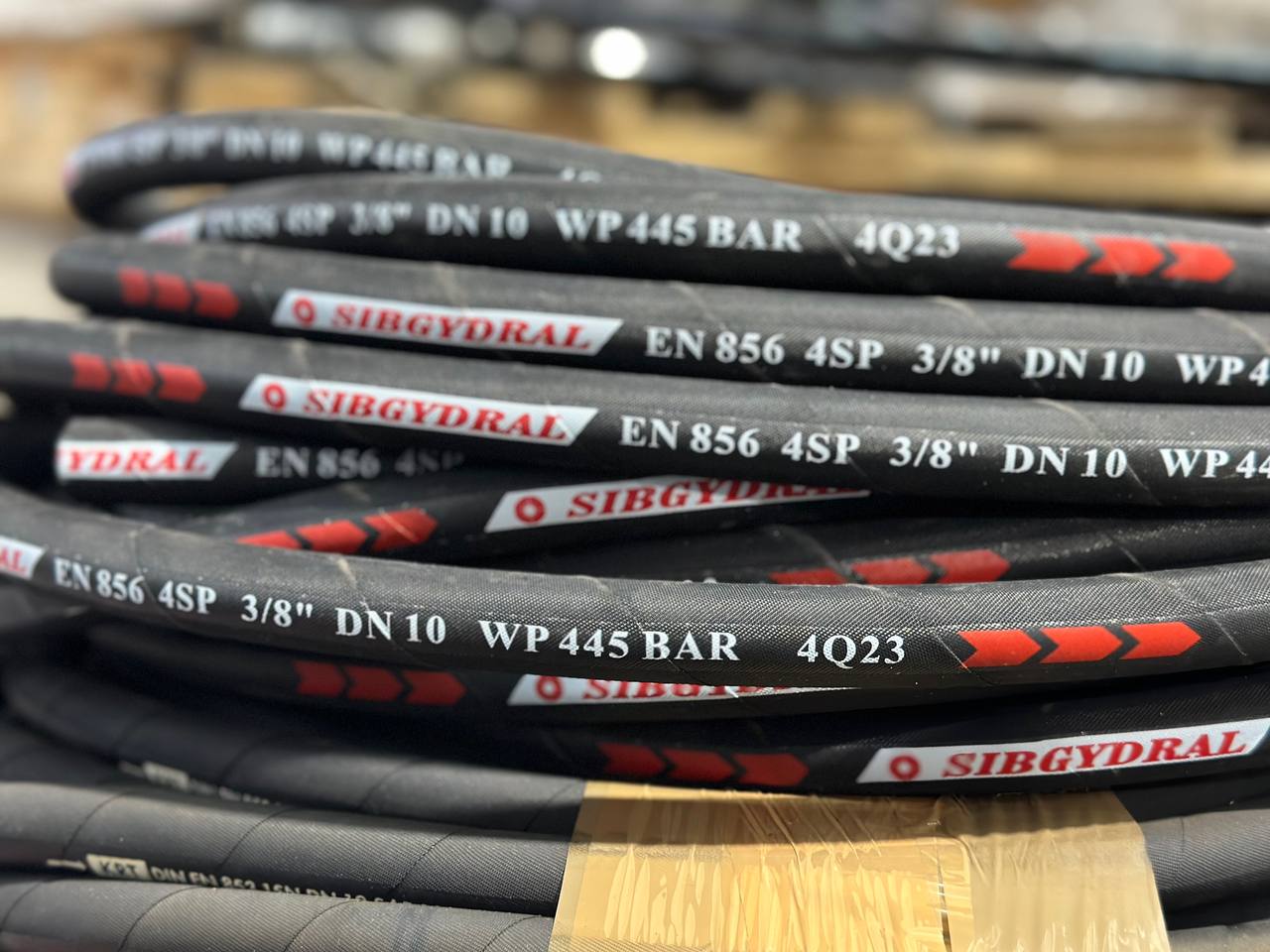

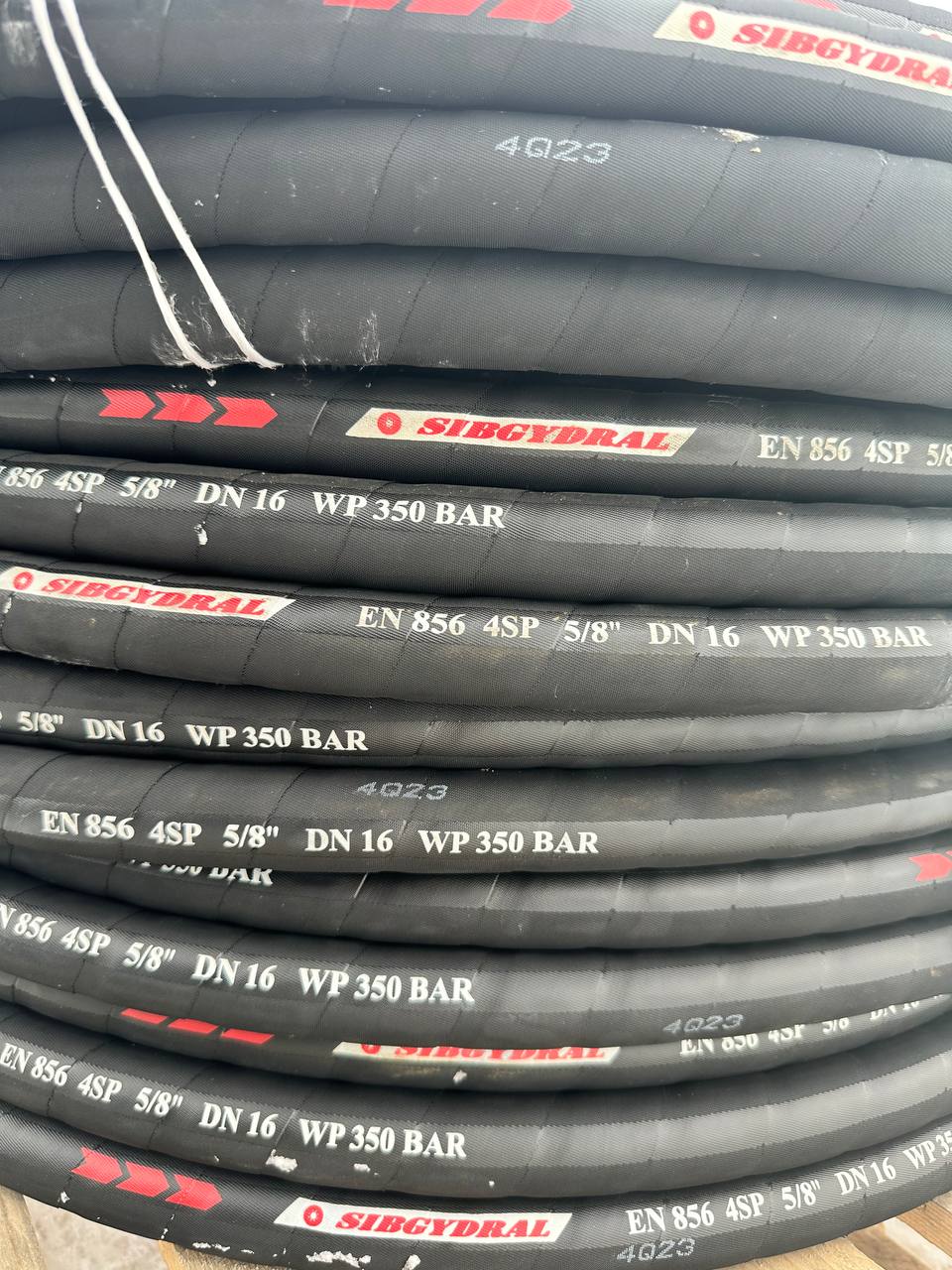

Рукав высокого давления 4SP (DIN EN 856)
Внутренний слой: Синтетический каучук, стойкий к гидравлическим жидкостям.
Усиление: Четыре навивки из стальной проволоки высокой прочности.
Наружный слой: Стойкий к воздействию абразивов и озона синтетический каучук.
Диапазон температур (рабочей среды): от -40°С до +100°С.
| Номинальный размер | Внутренний диаметр ID | Диаметр оплетки ROD | Внешний диаметр OD | Рабочее давление WP | Давление разрыва | Радиус изгиба BR/r | Вес W | ||
| inch | mm | mm | mm | mm | bar | psi | bar | mm | kg/m |
| 3/8" | 10 | 9.9 | 17.7 | 21 | 445 | 6455 | 1780 | 180 | 0.70 |
| 1/2" | 12 | 13 | 20.6 | 24.2 | 425 | 6165 | 1700 | 230 | 0.84 |
| 5/8" | 16 | 16.4 | 24.2 | 27.9 | 350 | 5075 | 1400 | 250 | 1.13 |
| 3/4" | 19 | 19.5 | 28.3 | 31.9 | 350 | 5075 | 1450 | 300 | 1.41 |
| 1" | 25 | 25.9 | 35.1 | 39.1 | 320 | 4640 | 1280 | 340 | 1.85 |
| 1.1/4" | 31 | 32.5 | 45.9 | 51.3 | 210 | 3045 | 840 | 460 | 3.20 |
| 1.1/2" | 38 | 38.7 | 52.1 | 56.8 | 185 | 2685 | 740 | 560 | 3.76 |
| 2" | 51 | 51.1 | 65.4 | 70.2 | 165 | 2395 | 660 | 660 | 4.97 |
Пример условного обозначения при заказе:
06 — внутренний диаметр, мм
4SP — тип рукава
Р500 — рабочее давление, Атм

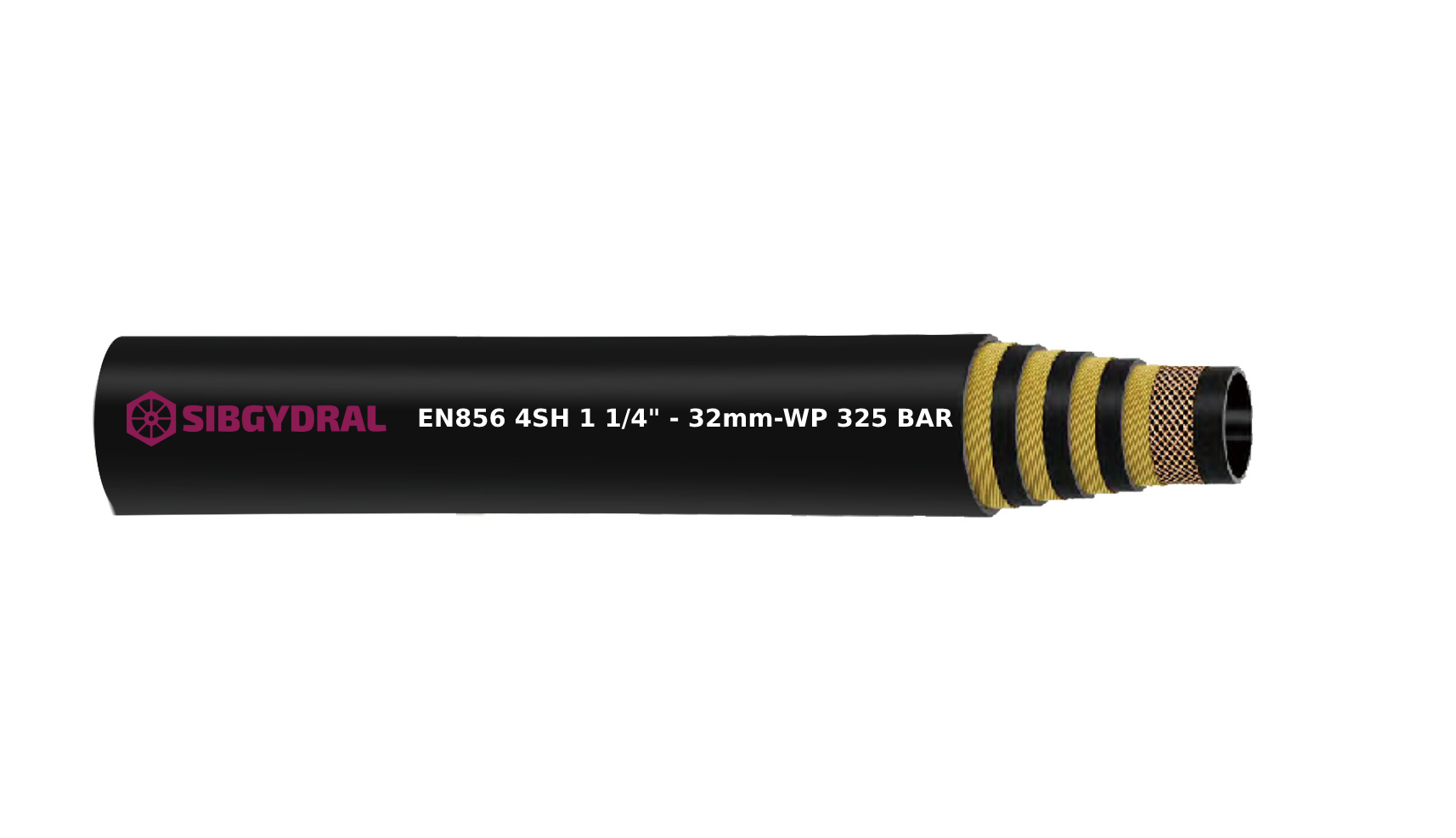

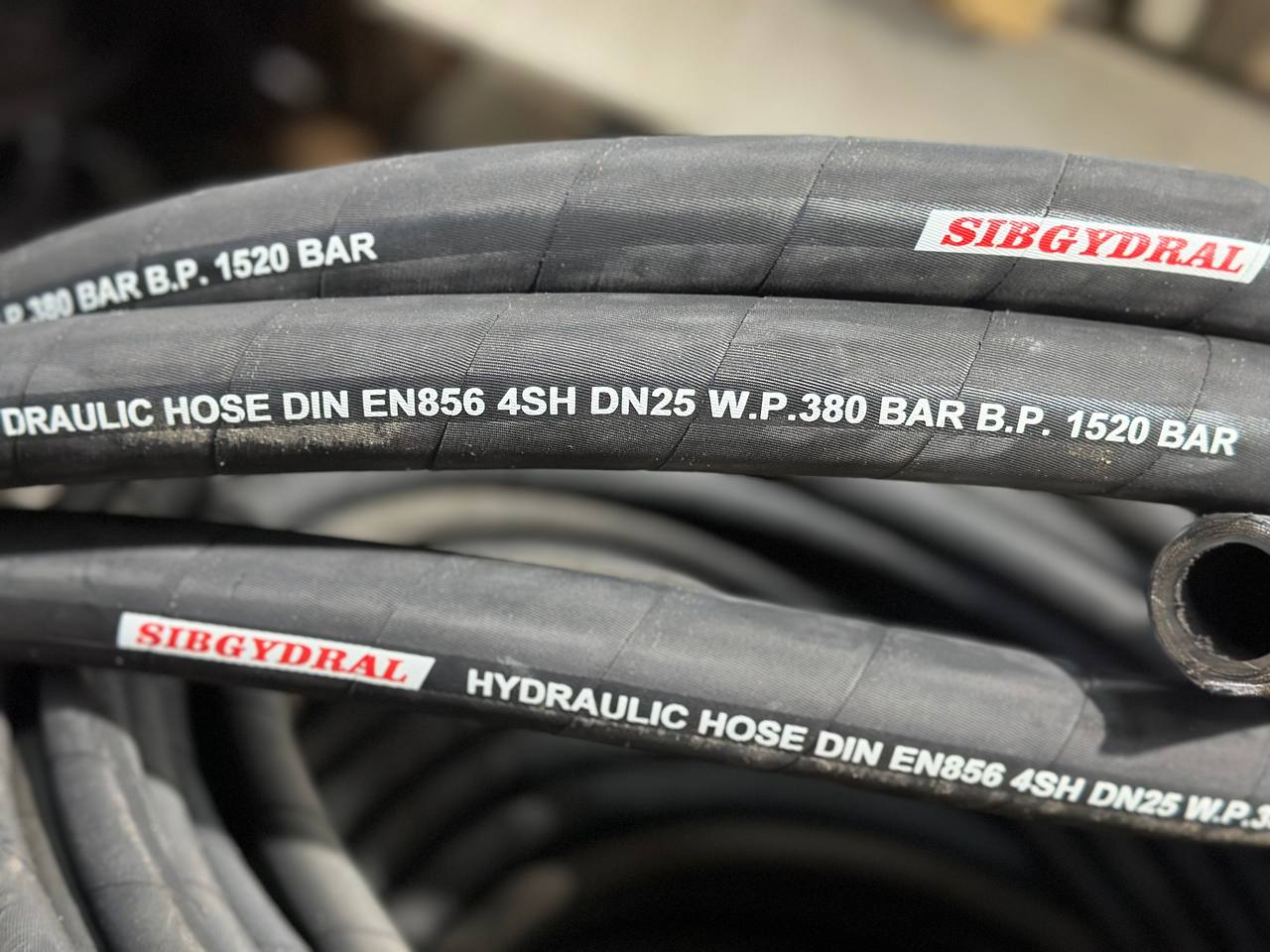

Рукав высокого давления 4SH (DIN EN 856)
Внутренний слой: Синтетический каучук, стойкий к гидравлическим жидкостям.
Усиление: Четыре навивки из стальной проволоки высокой прочности.
Наружный слой: Стойкий к воздействию абразивов и озона синтетический каучук.
Диапазон температур (рабочей среды): от -40°С до +100°С.
| Номинальный размер | Внутренний диаметр ID | Диаметр оплетки ROD | Внешний диаметр OD | Рабочее давление WP | Давление разрыва | Радиус изгиба BR/r | Вес W | ||
| inch | mm | mm | mm | mm | bar | psi | bar | mm | kg/m |
| 5/8" | 16 | 16.4 | 25 | 28.7 | 420 | 6090 | 1680 | 200 | 1.26 |
| 3/4" | 19 | 19.5 | 28.3 | 31.9 | 420 | 6090 | 1680 | 280 | 1.44 |
| 1" | 25 | 25.9 | 35.4 | 38.2 | 380 | 5510 | 1520 | 340 | 1.99 |
| 1.1/4" | 31 | 32.5 | 42.3 | 46.1 | 350 | 5075 | 1400 | 460 | 2.55 |
| 1.1/2" | 38 | 38.7 | 49.2 | 53.4 | 290 | 4205 | 1160 | 560 | 3.26 |
| 2" | 51 | 51.1 | 63.2 | 68 | 250 | 3625 | 1000 | 700 | 4.50 |
Пример условного обозначения при заказе:
20 — внутренний диаметр, мм
4SH — тип рукава
P420 — рабочее давление, Атм
