Фитинги DKI — российский стандарт фитингов с метрической резьбой. Аналог американского стандарта JIC. Подходят для РВД диаметром от 6 мм до 32 мм.
Основная сфера использования — гидравлические системы спецтехники и оборудования отечественного производства.
Применяются в разных областях промышленности, сельском хозяйстве, на производственных линиях с гидравлическими системами. Кроме этого используются в гидравлических приводах управления различных машин, спецтехники.
Фитинги DKI наружная резьба
Артикул(ы): 10711
| Артикул | Резьба | Диаметр | Размеры | |||
| DM | DASH | A | С | S1 | ||
| 10711-10-02 | M10x1 | 4 | 02 | 23 | 12.5 | 14 |
| 10711-10-03 | M10x1 | 5 | 03 | 23 | 12.5 | 14 |
| 10711-12-03 | M12x1.5 | 5 | 03 | 26.5 | 15.7 | 14 |
| 10711-12-03 | M12x1.25 | 5 | 03 | 24.5 | 14 | 14 |
| 10711-14-04 | M14x1.5 | 6 | 04 | 30.5 | 18 | 17 |
| 10711-14-06 | M14x1.5 | 10 | 06 | 30.5 | 18 | 17 |
| 10711-16-05 | M16x1.5 | 8 | 05 | 31.5 | 19 | 17 |
| 10711-16-06 | M16x1.5 | 10 | 06 | 31.5 | 19 | 17 |
| 10711-18-06 | M18x1.5 | 10 | 06 | 31.5 | 19 | 19 |
| 10711-22-08 | M22x1.5 | 12 | 08 | 35 | 19.5 | 22 |
| 10711-24-08 | M24x1.5 | 12 | 08 | 37 | 20 | 24 |
| 10711-27-10 | M 27×1.5 | 16 | 10 | 38.5 | 20.5 | 27 |
| 10711-30-12 | M30x1.5 | 20 | 12 | 42.5 | 23 | 32 |
| 10711-30-12 | M30x2 | 20 | 12 | 45.5 | 26 | 32 |
| 10711-33-12 | M33x2 | 20 | 12 | 45 | 26 | 36 |
| 10711-36-14 | M36x2 | 22 | 14 | 45 | 26 | 38 |
| 10711-39-16 | M39x2 | 25 | 16 | 48 | 27.5 | 41 |
| 10711-42-20 | M42x2 | 32 | 20 | 52 | 28.5 | 46 |
| 10711-45-20 | M45x2 | 32 | 20 | 52 | 28.5 | 46 |

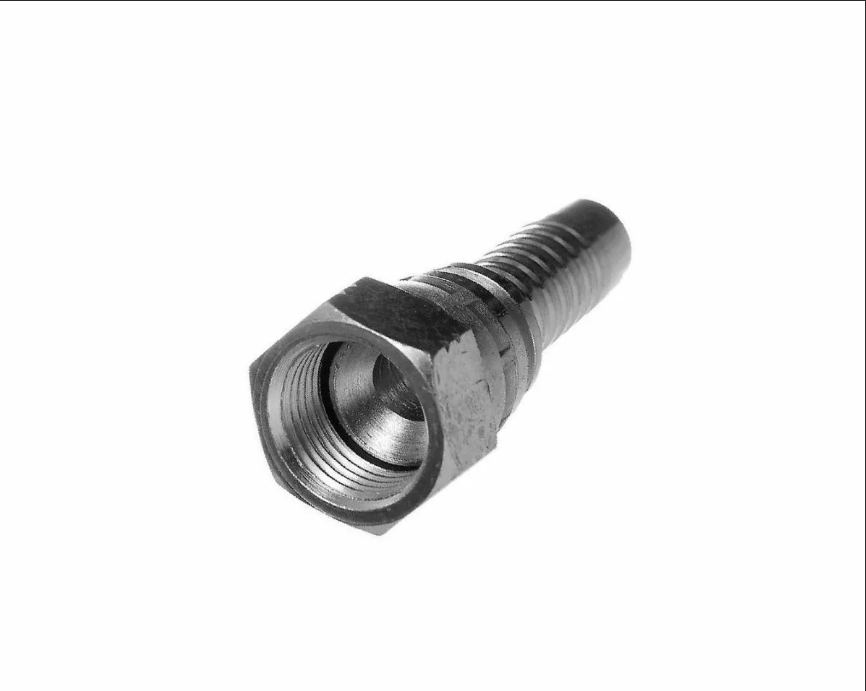

Фитинги DKI внутренняя резьба
Артикул(ы): 20711
| Артикул | Резьба | Диаметр | Размеры | |||
| DN | DASH | A | С | S2 | ||
| 20711-10-02 | M10x1 | 4 | 02 | 14 | 7.5 | 14 |
| 20711-12-03 | M12x1.25 | 5 | 03 | 14 | 9 | 17 |
| 20711-12-03 | M12x1.5 | 5 | 03 | 14 | 10 | 17 |
| 20711-12-04 | M12x1.5 | 6 | 04 | 14.5 | 10 | 17 |
| 20711-14-04 | M14x1.5 | 6 | 04 | 15.5 | 8.5 | 19 |
| 20711-14-05 | M14x1.5 | 8 | 05 | 15.5 | 8.5 | 19 |
| 20711-14-06 | M14x1.5 | 10 | 06 | 15.5 | 8.5 | 19 |
| 20711-16-04 | M16x1.5 | 6 | 04 | 16.5 | 8 | 22 |
| 20711-16-05 | M16x1.5 | 8 | 05 | 16.5 | 8 | 22 |
| 20711-16-06 | M16x1.5 | 10 | 06 | 16 | 8 | 22 |
| 20711-18-05 | M 18×1.5 | 8 | 05 | 16 | 8 | 22 |
| 20711-18-06 | M18x1.5 | 10 | 06 | 17.5 | 10 | 24 |
| 20711-20-06 | M20x1.5 | 10 | 06 | 16 | 10 | 24 |
| 20711-20-08 | M20x1.5 | 12 | 08 | 18.5 | 10 | 27 |
| 20711-22-06 | M22x1.5 | 10 | 06 | 16 | 10 | 27 |
| 20711-22-08 | M22x1.5 | 12 | 08 | 18.5 | 10 | 27 |
| 20711-22-10 | M22x1.5 | 16 | 10 | 19.5 | 10 | 27 |
| 20711-24-08 | M24x1.5 | 12 | 08 | 16.5 | 11 | 30 |
| 20711-27-08 | M27x1.5 | 12 | 08 | 18.5 | 11 | 32 |
| 20711-27-10 | M27x1.5 | 16 | 10 | 19.5 | 11 | 32 |
| 20711-27-12 | M27x1.5 | 20 | 12 | 21.5 | 11 | 32 |
| 20711-30-10 | M30x1.5 | 16 | 10 | 18.5 | 11 | 36 |
| 20711-30-12 | M30x1.5 | 20 | 12 | 21.5 | 11 | 36 |
| 20711-33-10 | M33x2 | 16 | 10 | 20 | 13 | 41 |
| 20711-33-12 | M33x2 | 20 | 12 | 20 | 13 | 41 |
| 20711-33-14 | M33x2 | 22 | 14 | 21.5 | 13 | 41 |
| 20711-36-12 | M36x2 | 20 | 12 | 20 | 14 | 41 |
| 20711-36-14 | M36x2 | 22 | 14 | 20 | 14 | 41 |
| 20711-36-16 | M36x2 | 25 | 16 | 23 | 14 | 41 |
| 20711-39-16 | M39x2 | 25 | 16 | 23.5 | 14 | 46 |
| 20711-42-16 | M42x2 | 25 | 16 | 23.5 | 15 | 50 |
| 20711-42-20 | M42x2 | 32 | 20 | 26 | 15 | 50 |
| 20711-45-20 | M45x2 | 32 | 20 | 25 | 15 | 55 |
| 20711-52-24 | M52x2 | 38 | 24 | 25 | 17 | 60 |

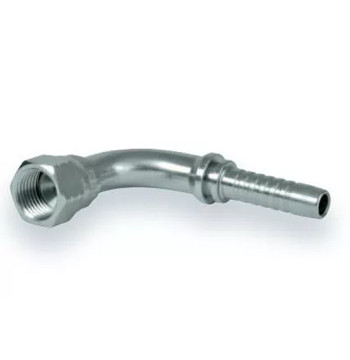

Фитинги DKI внутренняя резьба 45°
Артикул(ы): 20741
| Артикул | Резьба | Диаметр | Размеры | |||
| DM | DASH | A | С | S1 | ||
| 10711-10-02 | M10x1 | 4 | 02 | 23 | 12.5 | 14 |
| 10711-10-03 | M10x1 | 5 | 03 | 23 | 12.5 | 14 |
| 10711-12-03 | M12x1.5 | 5 | 03 | 26.5 | 15.7 | 14 |
| 10711-12-03 | M12x1.25 | 5 | 03 | 24.5 | 14 | 14 |
| 10711-14-04 | M14x1.5 | 6 | 04 | 30.5 | 18 | 17 |
| 10711-14-06 | M14x1.5 | 10 | 06 | 30.5 | 18 | 17 |
| 10711-16-05 | M16x1.5 | 8 | 05 | 31.5 | 19 | 17 |
| 10711-16-06 | M16x1.5 | 10 | 06 | 31.5 | 19 | 17 |
| 10711-18-06 | M18x1.5 | 10 | 06 | 31.5 | 19 | 19 |
| 10711-22-08 | M22x1.5 | 12 | 08 | 35 | 19.5 | 22 |
| 10711-24-08 | M24x1.5 | 12 | 08 | 37 | 20 | 24 |
| 10711-27-10 | M 27×1.5 | 16 | 10 | 38.5 | 20.5 | 27 |
| 10711-30-12 | M30x1.5 | 20 | 12 | 42.5 | 23 | 32 |
| 10711-30-12 | M30x2 | 20 | 12 | 45.5 | 26 | 32 |
| 10711-33-12 | M33x2 | 20 | 12 | 45 | 26 | 36 |
| 10711-36-14 | M36x2 | 22 | 14 | 45 | 26 | 38 |
| 10711-39-16 | M39x2 | 25 | 16 | 48 | 27.5 | 41 |
| 10711-42-20 | M42x2 | 32 | 20 | 52 | 28.5 | 46 |
| 10711-45-20 | M45x2 | 32 | 20 | 52 | 28.5 | 46 |

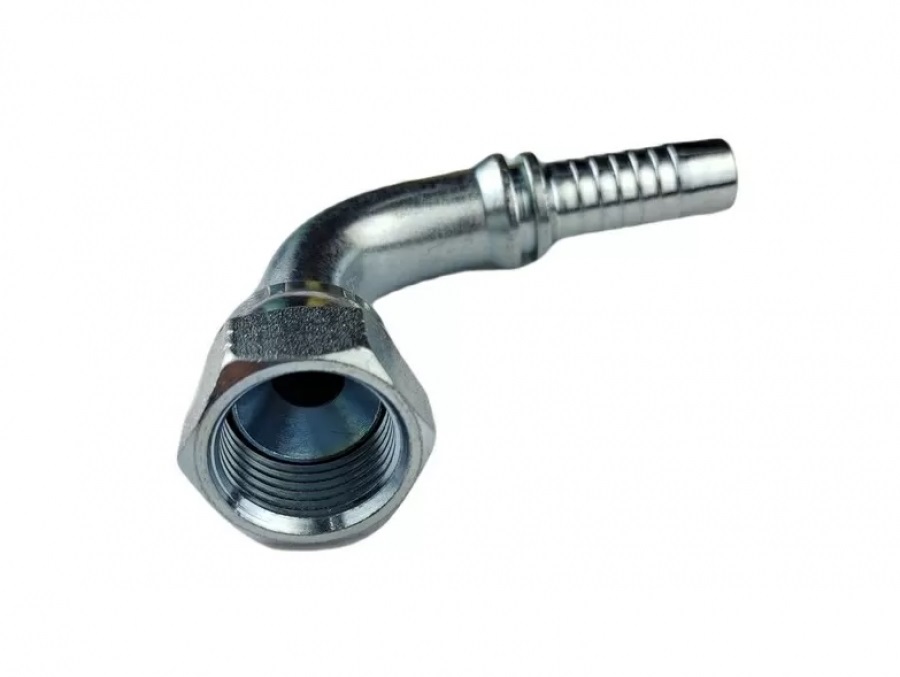

Фитинги DKI внутренняя резьба 90°
Артикул(ы): 20791
|
Артикул |
Резьба |
Диаметр |
Размеры |
||||
|
DN |
DASH |
A |
С |
H |
S2 |
||
|
20791-12-04 |
M12x1.25 |
6 |
04 |
30 |
9 |
33.5 |
17 |
|
20791-12-04 |
M12x1.5 |
6 |
04 |
30 |
10 |
33.5 |
17 |
|
20791-14-04 |
M14x1.5 |
6 |
04 |
30 |
8.5 |
34 |
19 |
|
20791-16-04 |
M16x1.5 |
6 |
04 |
30 |
8 |
35 |
22 |
|
20791-16-05 |
M16x1.5 |
8 |
05 |
34 |
8 |
38 |
22 |
|
20791-18-06 |
M18x1.5 |
10 |
06 |
35.3 |
10 |
41.3 |
24 |
|
20791-22-08 |
M22x1.5 |
12 |
08 |
41 |
10 |
48 |
27 |
|
20791-22-10 |
M22x1.5 |
16 |
10 |
56.5 |
10 |
52.5 |
27 |
|
20791-27-10 |
M27x1.5 |
16 |
10 |
56.5 |
11 |
54 |
32 |
|
20791-30-12 |
M30x1.5 |
20 |
12 |
66.2 |
11 |
63.5 |
36 |
|
20791-33-12 |
M33x2 | 20 | 12 | 65.5 | 13 | 63.5 | 41 |
| 20791-33-16 | M33x2 | 25 | 16 | 76.7 | 13 | 69 | 41 |
| 20791-36-12 | M36x2 | 20 | 12 | 65.5 | 14 | 63.5 | 41 |
| 20791-36-14 | M36x2 | 22 | 14 | 71.2 | 14 | 64.5 | 41 |
| 20791-39-16 | M39x2 | 25 | 16 | 76.7 | 14 | 70.5 | 46 |
| 20791-45-20 | M45x2 | 32 | 20 | 91.5 | 15 | 83 | 55 |
| 20791-52-20 | M52x2 | 32 | 20 | 93 | 17 | 84.5 | 60 |
| 20791-52-24 | M52x2 | 38 | 24 | 110.7 | 17 | 96.5 | 60 |
Примечание:
- хххх1-хх-хх — для рукава оплёточной конструкции EN853 (1SN/2SN);
- xххх2-хх-хх — для рукава навивочной конструкции EN856 (4SP/4SH);
- xххх3-хх-хх — для рукава навивочной конструкции EN856 (R12/R13/R15).
