DKO (Ш)

Наименование продукции Цена, с НДС Ед. изм.
Фитинг DN 06 DKOL(Ш)(M12x1,5) Sibgydral 31 руб. шт
Фитинг DN 06 DKOL(Ш)(M14x1,5) Sibgydral 32 руб. шт
Фитинг DN 06 DKOS(Ш)(M18x1,5) Sibgydral 47 руб. шт
Фитинг DN 08 DKOL(Ш)(M16x1,5) Sibgydral 38 руб. шт
Фитинг DN 08 DKOL(Ш)(M18x1,5) Sibgydral 41 руб. шт
Фитинг DN 08 DKOS(Ш)(M18x1,5) Sibgydral 165 руб. шт
Фитинг DN 10 DKOL(Ш)(M18x1,5) Sibgydral 41 руб. шт
Фитинг DN 10 DKOS(Ш)(M20x1,5) Sibgydral 70 руб. шт
Фитинг DN 12 DKOL(Ш)(M22x1,5) Sibgydral 45 руб. шт
Фитинг DN 12 DKOL(Ш)(M24x1,5) Sibgydral 121 руб. шт
Фитинг DN 12 DKOS(Ш)(M24x1,5) Sibgydral 83 руб. шт
Для корпоративных клиентов — цены ниже
Фитинг DN 16 DKOL(Ш)(M26x1,5) Sibgydral 82 руб. шт
Фитинг DN 16 DKOL(Ш)(M27x1,5) Sibgydral 117 руб. шт
Фитинг DN 20 DKOL(Ш)(M30x1,5) Sibgydral 100 руб. шт
Фитинг DN 20 DKOL(Ш)(M36x2,0) Sibgydral 166 руб. шт
Фитинг DN 20 DKOS(Ш)(M30x2,0) Sibgydral 147 руб. шт
Фитинг DN 20 DKOS(Ш)(M36x2,0) Sibgydral 190 руб. шт
Фитинг DN 25 DKOS(Ш)(M36x2,0) Sibgydral 200 руб. шт
Фитинг DN 32 DKOL(Ш)(M52х2,0) Sibgydral 644 руб. шт
Фитинг DN 32 DKOS(Ш)(M52х2,0)int. Sibgydral 517 руб. шт

DKO — немецкий стандарт фитингов DIN 2353 с метрической резьбой от М12х1,5 до 52х2 и конусом уплотнения 24°. Арматура применяется на немецкой технике, но подходит и для российских марок оборудования с аналогичными соединениями.

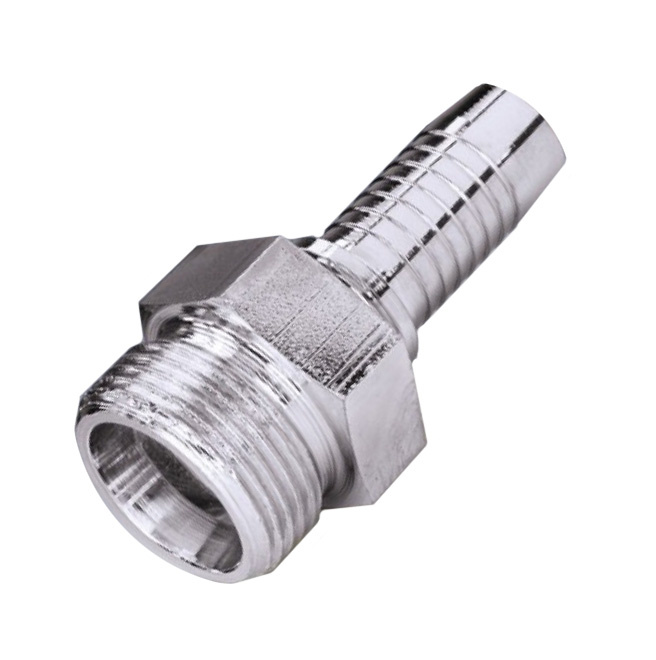

Фитинг DKO, штуцер

DKOS — «тяжёлая» серия стандарта DKO. От DKOL отличается меньшим диаметром трубки ниппеля и более толстым сечением стенок. Их использование предпочтительно в гидросистемах с высоким давлением.

DKOL — легкая серия стандарта DKO. От DKOS отличается большим диаметром трубки ниппеля и более тонкое сечение стенок. Их использование предпочтительно в гидросистемах с низким и средним давлением. Увеличенный радиус позволяет использовать с рукавами повышенной пропускной способности.

Фитинги DKO имеют следующие виды исполнения: прямое (0°) и угловое (45° и 90°).

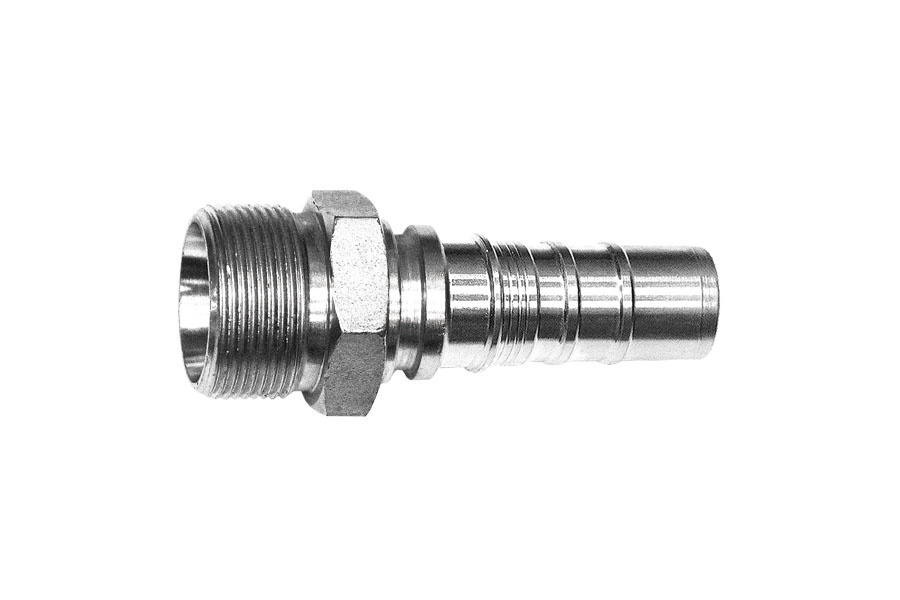

Фитинги DKOS наружная резьба

Артикул(ы): 10511

 Артикул Резьба Диаметр Hose O.D.  Размеры
DM DASH A С S1
10511-14-04 M14x1.5 6 04 6 24.1 12 14
10511-16-04 M16x1.5 6 04 8 26.5 12 17
10511-18-04 M18x1.5 6 04 10 26.5 12 19
10511-20-05 M20x1.5 8 05 12 27 12 22
10511-20-06 M20x1.5 10 06 12 26.5 12 22
10511-22-05 M22x1.5 8 05 14 30.5 14 24
10511-22-06 M22x1.5 10 06 14 30.5 14 24
10511-22-08 M22x1.5 12 08 14 31 14 24
10511-24-08 M24x1.5 12 08 16 31.5 14 27
10511-30-10 M30x2 16 10 20 36 16 32
10511-30-12 M30x2 20 12 20 36 16 32
10511-36-12 M36x2 20 12 25 40.5 18 41
10511-36-16 M36x2 25 16 25 41.5 18 38
10511-42-16 M42x2 25 16 30 44 20 46
10511-42-20 M42x2 32 20 30 45 20 46
10511-52-20 M52x2 32 20 30 50 22 55

Фитинги DKOS внутренняя резьба

Артикул(ы): 20511

Артикул Резьба  Диаметр Tube O.D. Упл. кольцо Размеры
DM DASH A С S2
20511-14-04 M14x1.5 6 04 6 004.5×1.5 28.5 1.1 19
20511-16-04 M16x1.5 6 04 8 006.5×1.5 29 1.5 22
20511-16-05 M16x1.5 8 05 8 006.5×1.5 29 1.5 22
20511-18-04 M18x1.5 6 04 10 008.0×1.5 26.5 2 22
20511-18-06 M18x1.5 10 06 10 008.0×1.5 29 2 24
20511-20-06 M20x1.5 10 06 12 010.0×1.5 28.5 2.5 24
20511-20-08 M20x1.5 12 08 12 010.0×1.5 31.5 2.5 27
20511-22-06 M22x1.5 10 06 14 011.0×2.0 28.5 2.5 27
20511-22-08 M22x1.5 12 08 14 011.0×2.0 31.5 2.5 27
20511-24-06 M24x1.5 10 06 16 013.0×2.0 28.5 2.5 30
20511-24-08 M24x1.5 12 08 16 013.0×2.0 30 3 30
20511-30-10 M30x2 16 10 20 016.3×2.0 36 3 36
20511-30-12 M30x2 20 12 20 016.3×2.4 39 3 36
20511-36-12 M36x2 20 12 25 020.3×2.4 36 3 41
20511-36-14 M36x2 22 14 25 020.3×2.4 36 3 41
20511-42-12 M42x2 20 12 30 025.3×2.4 40 5 50
20511-42-16 M42x2 25 16 30 025.3×2.4 41 5 50
20511-52-20 M52x2 32 20 38 033.3×2.4 44 6.5 60
20511-52-24 M52x2 38 24 38 033.3×2.4 44 6.5 60

Фитинги DKOS внутренняя резьба 45°

Артикул(ы): 20541

Артикул  Резьба  Диаметр Tube O.D Упл.кольцо Размеры
DN DASH A С H S2
20541-14-04 M14x1.5 6 04 6 004.5×1.5 50.1 1.1 28 19
20541-16-04 M16x1.5 6 04 8 006.5×1.5 50.4 1.5 28.3 22
20541-16-05 M16x1.5 8 05 8 006.5×1.5 52.2 1.5 28.9 22
20541-18-04 M18x1.5 6 04 10 008.0×1.5 43.4 2 21.3 22
20541-18-06 M18x1.5 10 06 10 008.0×1.5 54.3 2 29.6 24
20541-20-06 M20x1.5 10 06 12 010.0×1.5 49.7 2.5 25 24
20541-20-08 M20x1.5 12 08 12 010.0×1.5 67.8 2.5 32.8 27
20541-22-06 M22x1.5 10 06 14 011.0×2.0 49.6 2.5 25.3 27
20541-22-08 M22x1.5 12 08 14 011.0×2.0 68.1 2.5 33.2 27
20541-24-08 M24x1.5 12 08 16 013.0×2.0 62.5 3 27.5 30
20541-24-10 M24x1.5 16 10 16 013.0×2.0 80.7 2.5 35.9 30
20541-30-10 M30x2 16 10 20 016.3×2.0 75.8 3 31 36
20541-30-12 M30x2 20 12 20 016.3×2.4 90.5 3 42.4 36
20541-36-12 M36x2 20 12 25 020.3×2.4 82.7 3 34.6 41
20541-36-14 M36x2 22 14 25 020.3×2.4 84.4 3 34 41
20541-42-16 M42x2 25 16 30 025.3×2.4 92.3 5 36.8 50
20541-52-20 M52x2 32 20 38 033.3×2.4 103.4 6.5 41.2 60
20541-52-24 M52x2 38 24 38 033.3×2.4 115.9 6.5 45.1 60

Фитинги DKOL наружная резьба

Артикул(ы): 10411

Артикул Резьба Диаметр упл. Упл. кольцо Размеры
 DN DASH A С S1
10411-12-04 M 12×1.5 6 04 6 20.5 10 12
10411-14-04 M14x1.5 6 04 8 20.5 10 14
10411-14-05 M14x1.5 8 05 8 21.5 10 14
10411-16-04 M16x1.5 6 04 10 22.5 11 17
10411-16-05 M16x1.5 8 05 10 22.5 11 17
10411-16-06 M16x1.5 10 06 10 22.5 11 17
10411-18-05 M18x1.5 8 05 12 23.5 11 19
10411-18-06 M18x1.5 10 06 12 21.5 11 19
10411-22-06 M22x1.5 10 06 15 24.5 12 24
10411-22-08 M22x1.5 12 08 15 26 12 24
10411-26-08 M26x1.5 12 08 18 26.5 12 27
10411-26-10 M26x1.5 16 10 18 27 12 27
10411-27-10 M27x1.5 16 10 18 32 14 30
10411-30-10 M30x2 16 10 22 29 14 32
10411-30-12 M30x2 20 12 22 29 14 32
10411-36-16 M36x2 25 16 28 31.5 14 38
10411-45-20 M45x2 32 20 35 36 16 46
10411-52-24 M52x2 38 24 42 38 16 55

Фитинги DKOL внутренняя резьба

Артикул(ы): 20411

Артикул Резьба Диаметр Tube O.D. Упл.кольцо  Размеры
DN DASH A С S2
20411-12-04 M12x1.5 6 04 6 004.5×1.5 26 1 17
20411-14-04 M14x1.5 6 04 8 006.5×1.5 27.5 2 19
20411-14-06 M14x1.5 10 06 8 006.5×1.5 27.5 2 19
20411-16-04 M16x1.5 6 04 10 008.0×1.5 28 2 22
20411-16-05 M16x1.5 8 05 10 008.0×1.5 28 2 22
20411-16-06 M16x1.5 10 06 10 008.0×1.5 28 2 22
20411-18-05 M18x1.5 8 05 12 010.0×1.5 27.5 1.8 22
20411-18-06 M18x1.5 10 06 12 010.0×1.5 29 2.5 24
20411-18-08 M18x1.5 12 08 12 010.0×1.5 29.5 2.5 24
20411-22-05 M22x1.5 8 05 15 012.0×2.0 29.5 2.1 27
20411-22-06 M22x1.5 10 06 15 012.0×2.0 29 2.5 27
20411-22-08 M22x1.5 12 08 15 012.0×2.0 32 2.5 27
20411-26-10 M26x1.5 16 10 18 015.0×2.0 35 2.5 32
20411-26-12 M26x1.5 20 12 18 015.0×2.0 35 2.5 32
20411-27-10 M27x1.5 16 10 18 015.0×2.0 28 2.5 32
20411-27-12 M27x1.5 20 12 18 015.0×2.0 35 2.5 32
20411-30-10 M30x2 16 10 22 020.0×2.0 35 4 36
20411-30-12 M30x2 20 12 22 020.0×2.0 38 4 36
20411-36-12 M36x2 20 12 28 026.0×2.0 35 4 41
20411-36-14 M36x2 22 14 28 026.0×2.0 36 4 41
20411-45-16 M45x2 25 16 35 032.0×2.5 41 5 55
20411-45-20 M45x2 32 20 35 032.0×2.5 42 5 55
20411-52-20 M52x2 32 20 42 038.0×2.5 44 5.5 60
20411-52-24 M52x2 38 24 42 038.0×2.5 44 5.5 60

Фитинги DKOL внутренняя резьба 45°

Артикул: 20441

Артикул Резьба Диаметр Tube O.D Упл.кольцо  Размеры
DN DASH A С H S2
20441-14-04 M14x1.5 6 04 8 006.5×1.5 49 2 27 19
20441-16-05 M16x1.5 8 05 10 008.0×1.5 51.5 2 28.2 22
20441-16-06 M16x1.5 10 06 10 008.0×1.5 53.4 2 29.2 22
20441-18-05 M18x1.5 8 05 12 010.0×1.5 46.2 2.5 22.9 22
20441-18-06 M18x1.5 10 06 12 010.0×1.5 54.2 2.5 29.9 24
20441-22-05 M22x1.5 8 05 15 012.0×2.0 48.3 2.5 25 27
20441-22-06 M22x1.5 10 06 15 012.0×2.0 50.4 2.5 25.7 27
20441-22-08 M22x1.5 12 08 15 012.0×2.0 68.1 2.5 33.2 27
20441-26-08 M26x1.5 12 08 18 015.0×2.0 62 2.5 26.1 32
20441-26-10 M26x1.5 16 10 18 015.0×2.0 80.7 2.5 35.9 32
20441-26-12 M26x1.5 20 12 18 015.0×2.0 86.9 2.5 39.5 32
20441-27-10 M27x1.5 16 10 18 015.0×2.0 72 2.5 27.7 32
20441-27-12 M27x1.5 20 12 18 015.0×2.0 86.9 2.5 39.5 32
20441-30-10 M30x2 16 10 22 020.0×2.0 75.1 4 30.3 36
20441-30-12 M30x2 20 12 22 020.0×2.0 89.1 4 41.7 36
20441-36-12 M36x2 20 12 28 026.0×2.0 82 4 33.9 41
20441-36-14 M36x2 22 14 28 026.0×2.0 83.7 4 33.3 41
20441-45-20 M45x2 32 20 35 032.0×2.5 99.6 5 40.8 55
20441-52-20 M52x2 32 20 42 038.0×2.5 103 5.5 41.9 60
20441-52-24 M52x2 38 24 42 038.0×2.5 117 5.5 45.8 60

Фитинги DKOL внутренняя резьба 90°

Артикул(ы): 20491

Артикул Резьба  Диаметр Tube O.D Упл. кольцо Размеры
DM DASH A С H S2
20491-12-03 M12x1.5 5 03 6 004.5×1.5 26.5 1 41.5 17
20491-12-04 M12x1.5 6 04 6 004.5×1.5 30 1 41.5 17
20491-14-04 M14x1.5 6 04 8 006.5×1.5 30 2 46 19
20491-16-04 M16x1.5 6 04 10 008.0×1.5 30 2 46.5 22
20491-16-05 M16x1.5 8 05 10 008.0×1.5 33 2 49.5 22
20491-16-06 M16x1.5 10 06 10 008.0×1.5 35.3 2 51.8 22
20491-18-05 M18x1.5 8 05 12 010.0×1.5 33 2.5 42 22
20491-18-06 M18x1.5 10 06 12 010.0×1.5 35.5 2.5 53.5 24
20491-22-06 M22x1.5 10 06 15 012.0×2.0 35.3 2.5 47.3 27
20491-22-08 M22x1.5 12 08 15 012.0×2.0 41 2.5 61 27
20491-26-08 M26x1.5 12 08 18 015.0×2.0 42 2.5 51 32
20491-26-10 M26x1.5 16 10 18 015.0×2.0 56.5 2.5 67.5 32
20491-26-12 M26x1.5 20 12 18 015.0×2.0 65.5 2.5 77 32
20491-27-10 M27x1.5 16 10 18 015.0×2.0 56.5 2.5 67.5 32
20491-27-12 M27x1.5 20 12 18 015.0×2.0 65.5 2.5 77 32
20491-30-10 M30x2 16 10 22 020.0×2.0 56.5 4 57.2 36
20491-30-12 M30x2 20 12 22 020.0×2.0 65.5 4 80 36
20491-36-12 M36x2 20 12 28 026.0×2.0 65.5 4 69 41
20491-36-14 M36x2 22 14 28 026.0×2.0 71.2 4 70 41
20491-45-16 M45x2 25 16 35 032.0×2.5 76.7 5 75 55
20491-45-20 M45x2 32 20 35 032.0×2.5 91.5 5 88.5 55
20491-52-20 M52x2 32 20 42 038.0×2.5 93 5.5 87 60
20491-52-24 M52x2 38 24 42 038.0×2.5 109.4 5.5 104 60

Примечание:

  • хххх1-хх-хх — для рукава оплёточной конструкции EN853 (1SN/2SN);
  • xххх2-хх-хх — для рукава навивочной конструкции EN856 (4SP/4SH);
  • xххх3-хх-хх — для рукава навивочной конструкции EN856 (R12/R13/R15).
