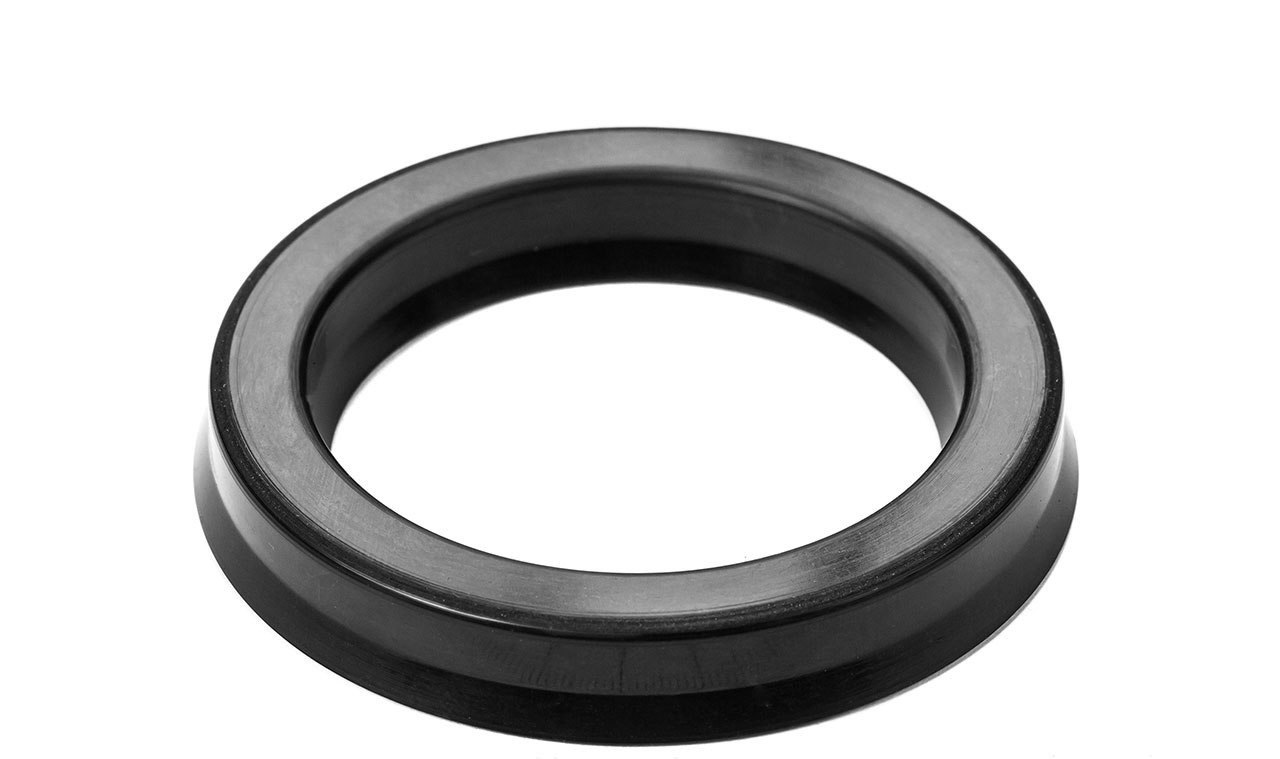

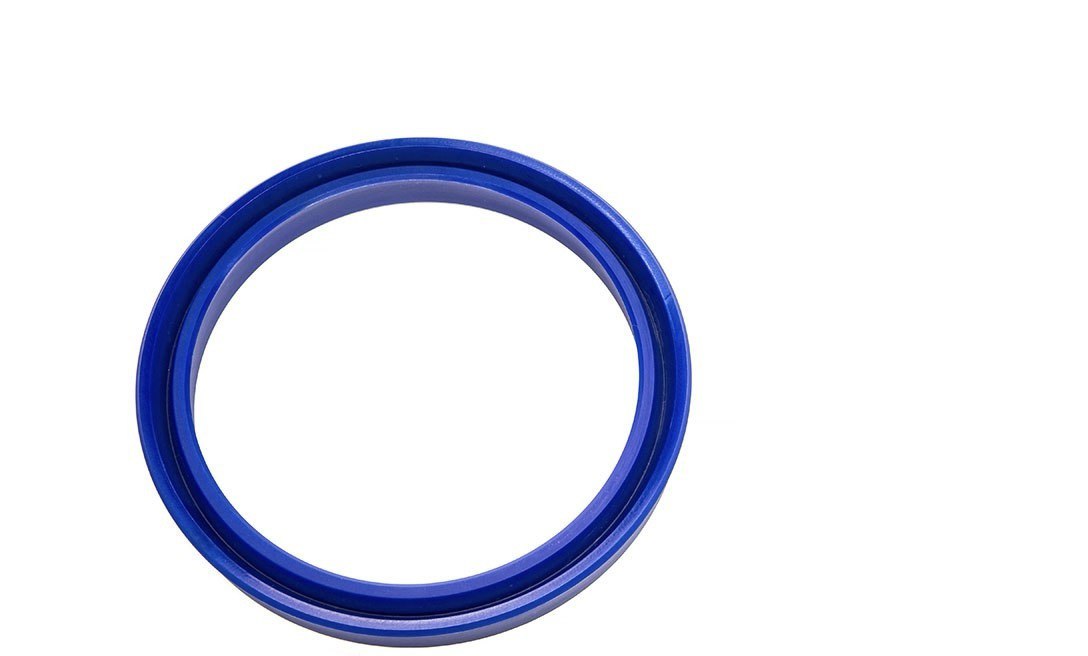

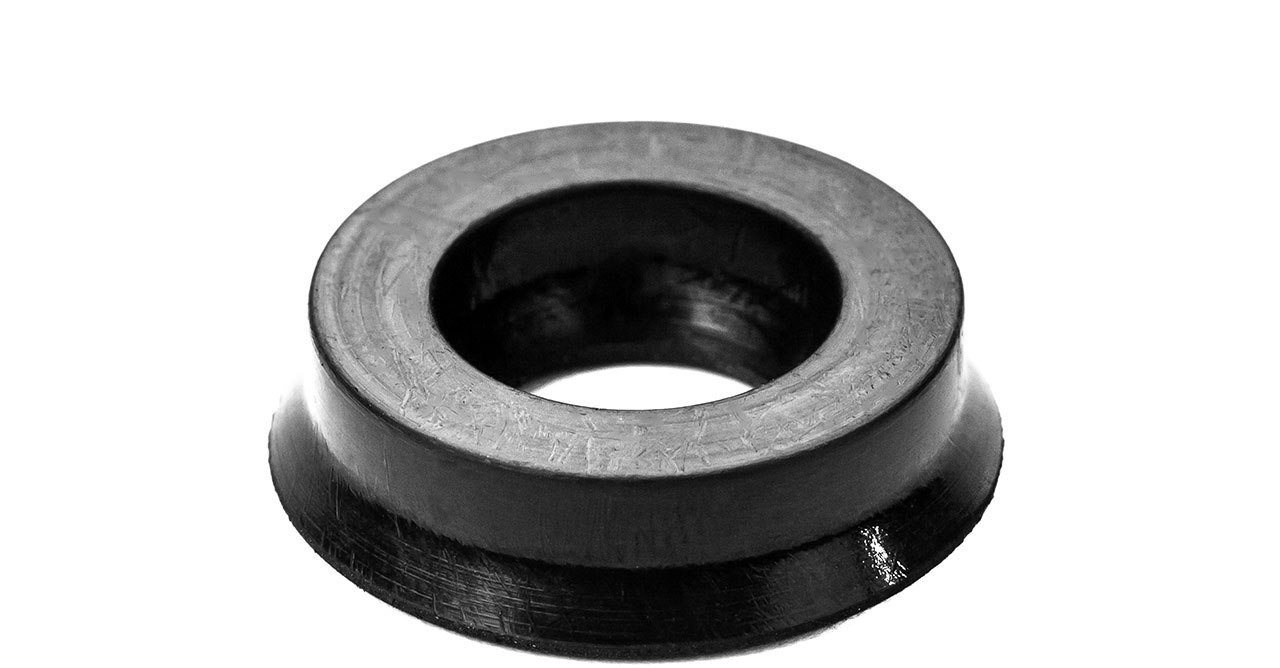

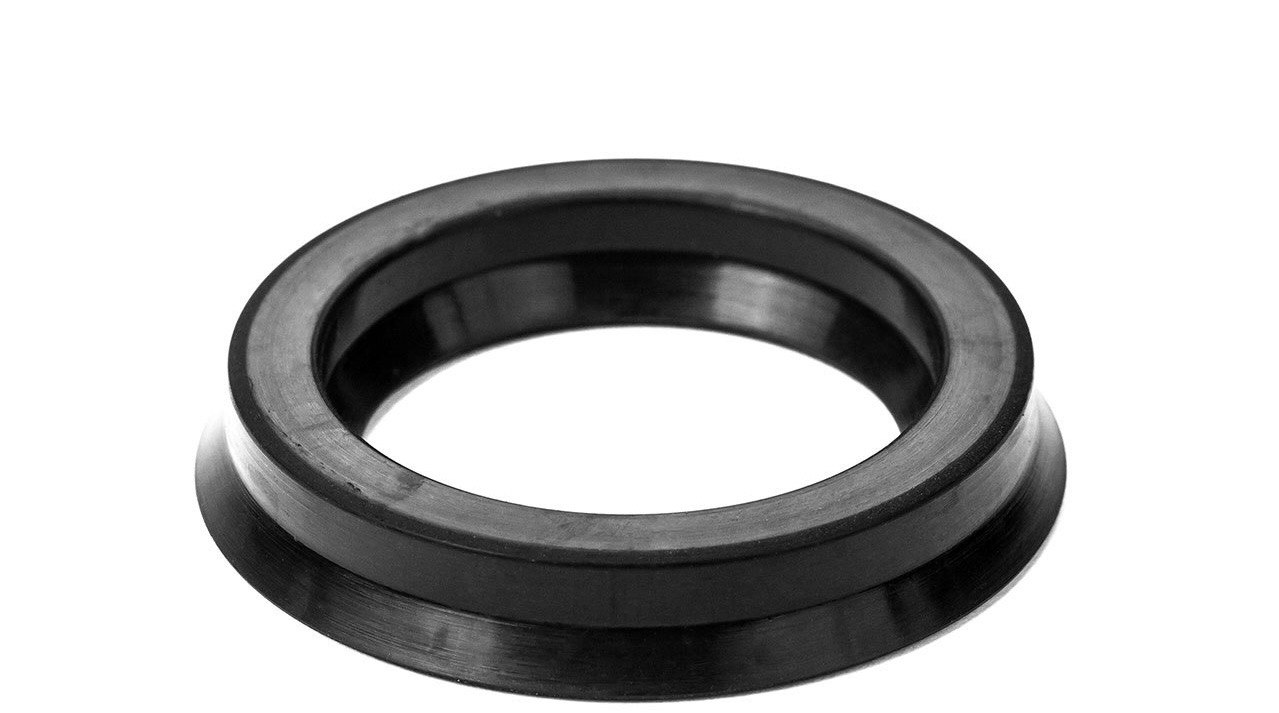

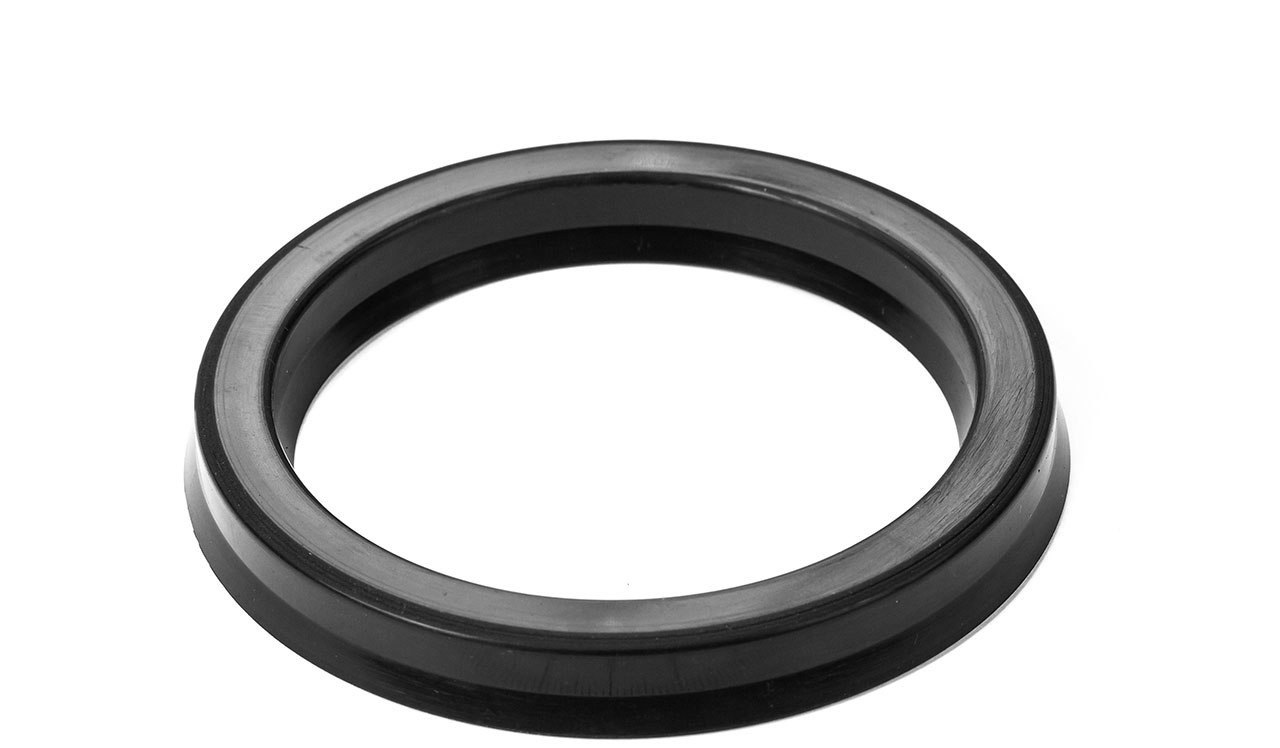

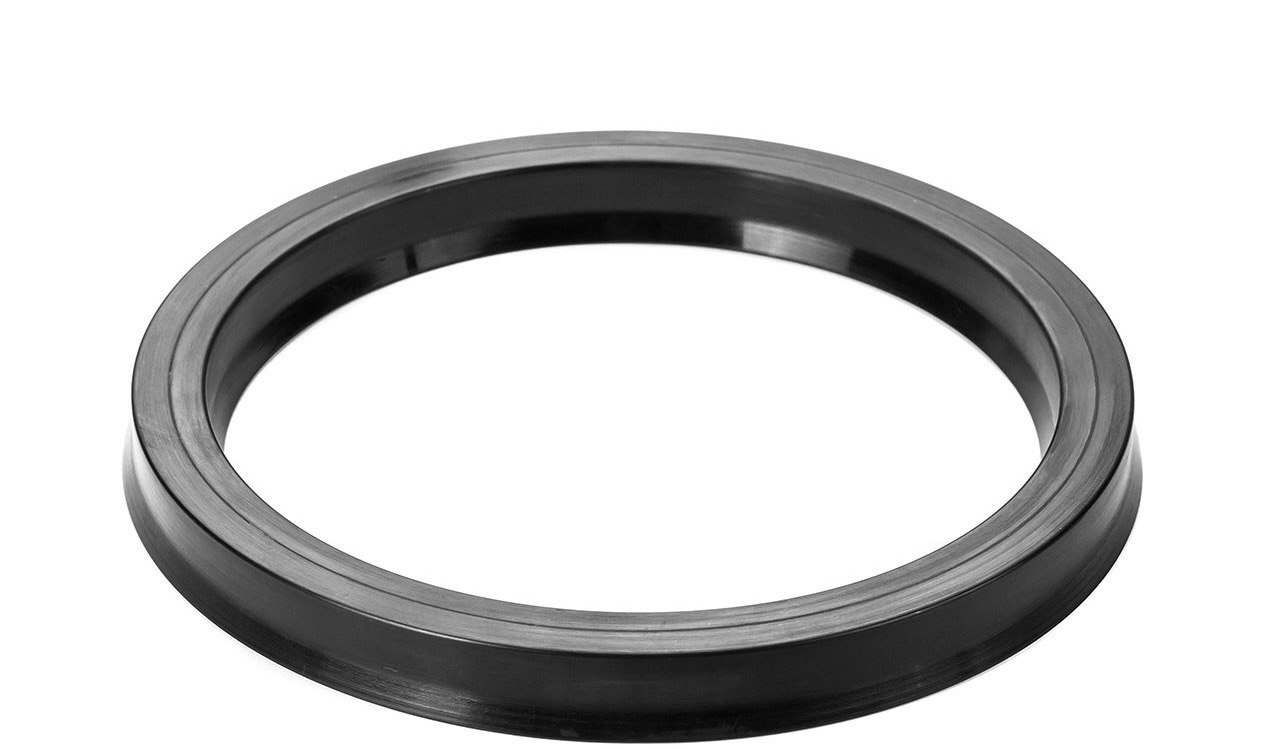

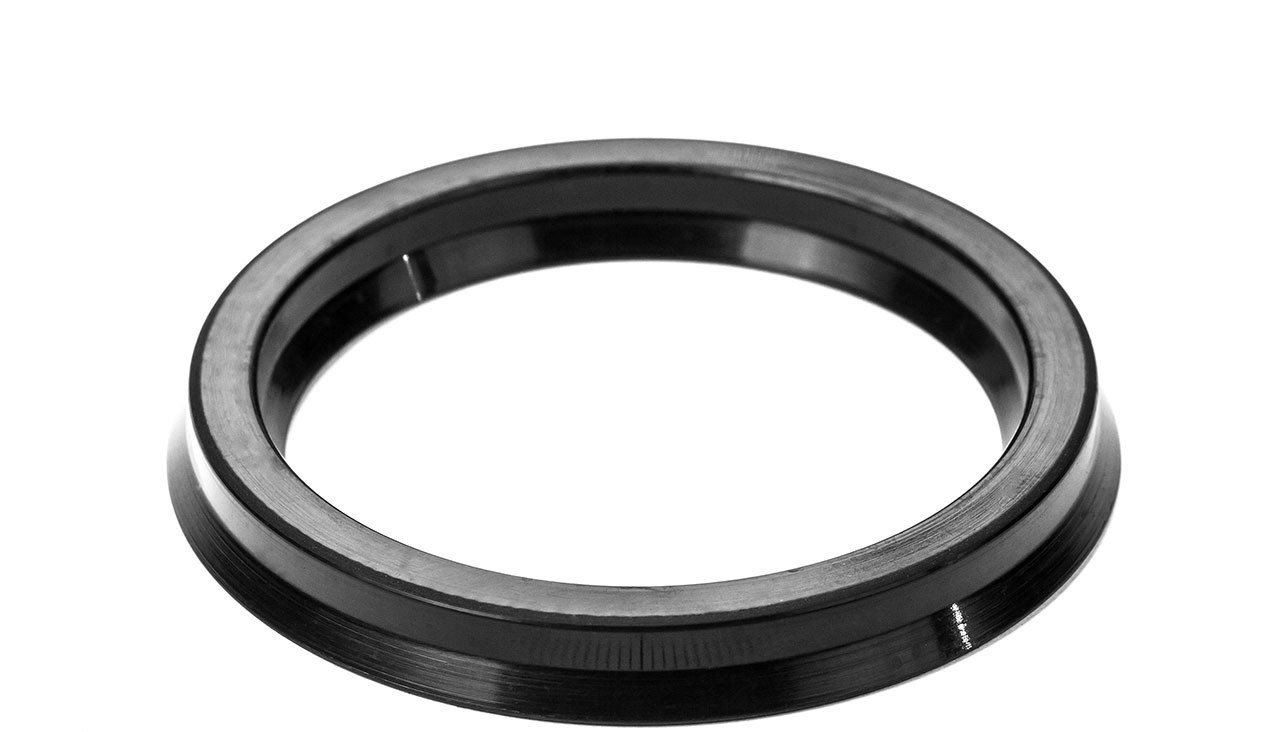

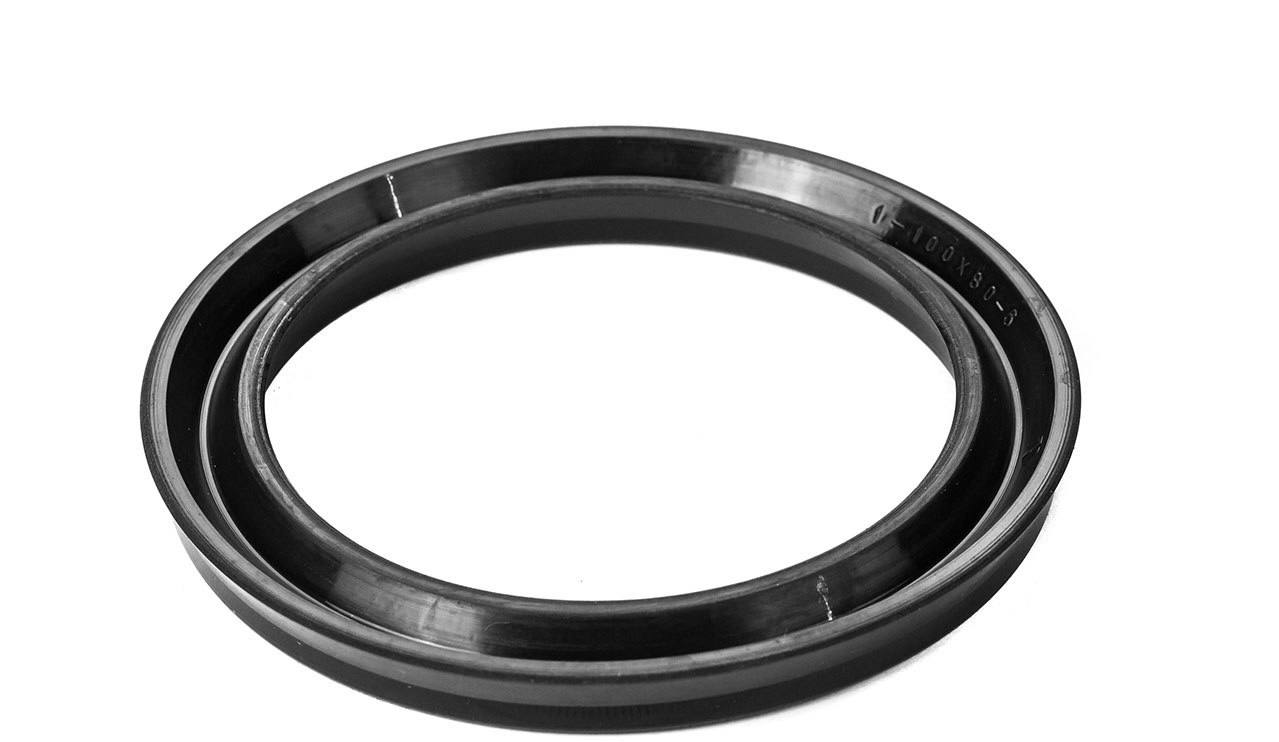

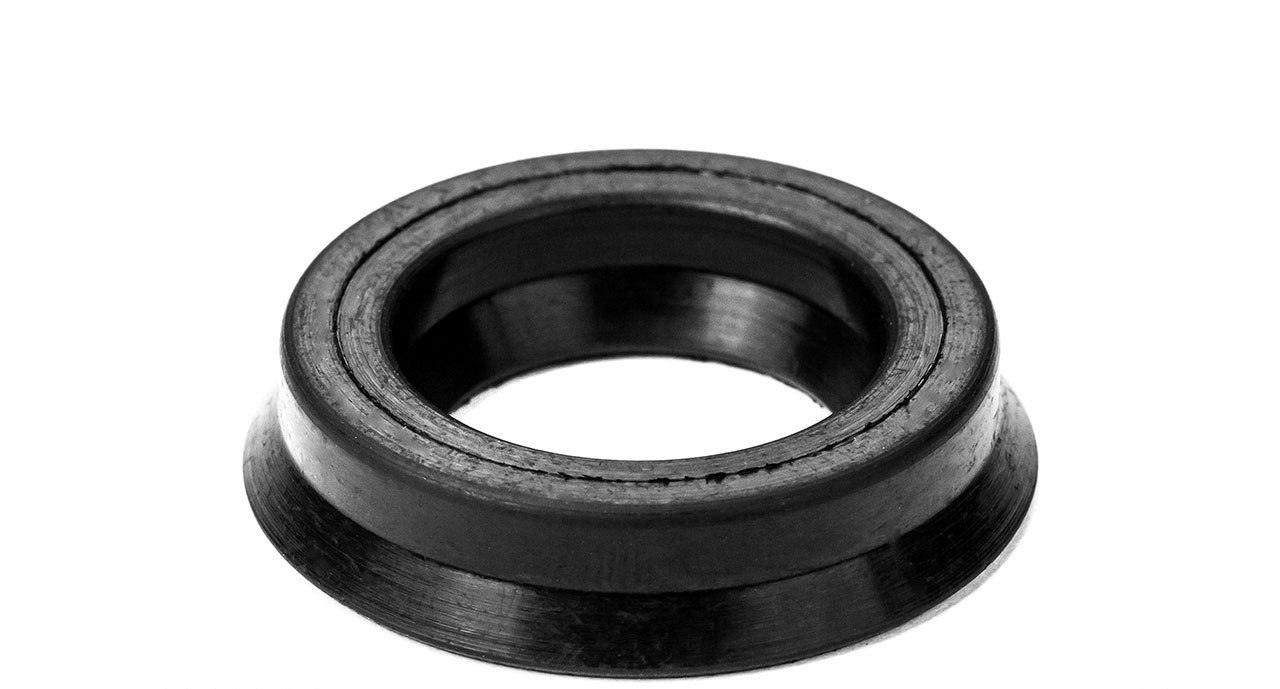

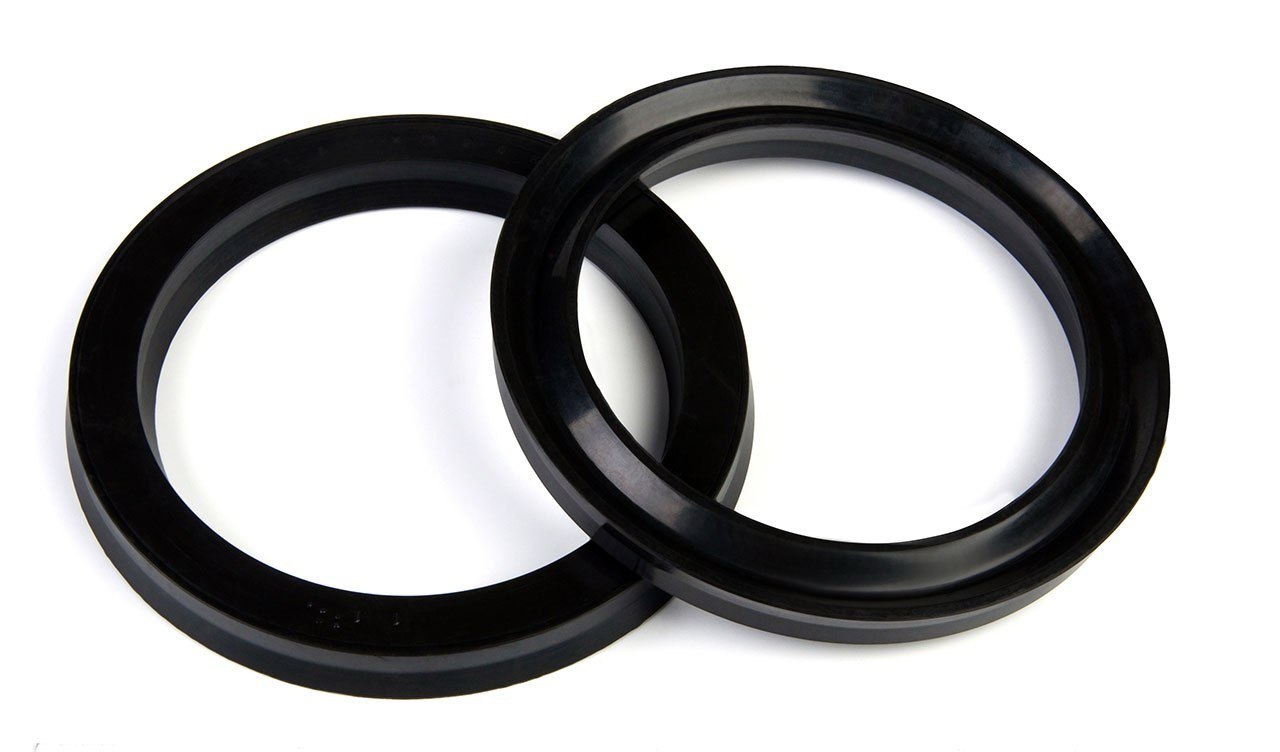

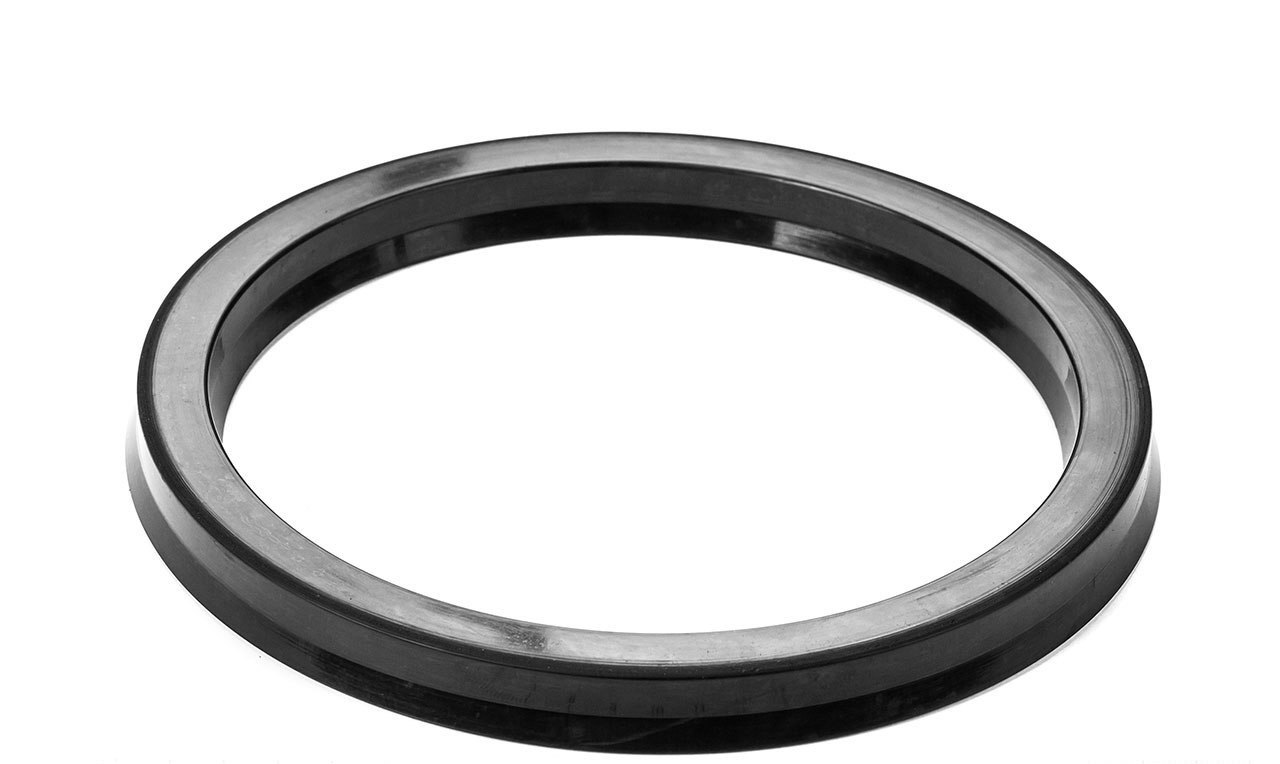

Манжеты предназначены для уплотнения зазора между цилиндром и поршнем (плунжером, штоком) в гидравлических устройствах. Изготавливаются из маслобензостойкой резины группы 4 (ИРП-1068-1) или группы 6 (В-14-1).
Работоспособны при давлении от 0.1 МПа до 50 МПа и температуре от -60°С до +100°С.
Манжеты в зависимости от конструкции и значения действующего давления изготавливают трех типов:
- 1 тип — для давлений 0,1 50 МПа (1,0 500 кгс/см2);
- 2 тип — для давлений 0,25 32 МПа (2,5 320 кгс/см2);
- 3 тип — для давлений 1,0 50 МПа (1,0 500 кгс/см2).
Взамен манжет типа 2 допускается применять манжеты типа 3, являющиеся взаимозаменяемыми с манжетами типа 2. Манжеты типа 2 по ГОСТ 14896-84 сегодня не изготавливают. Такие манжеты заменяются манжетами по ТУ 38-1051725-86.
Пример условного обозначения при заказе:
1-Dxd
1 — тип манжеты
D — диаметр цилиндра, мм
d — диаметр штока, мм
