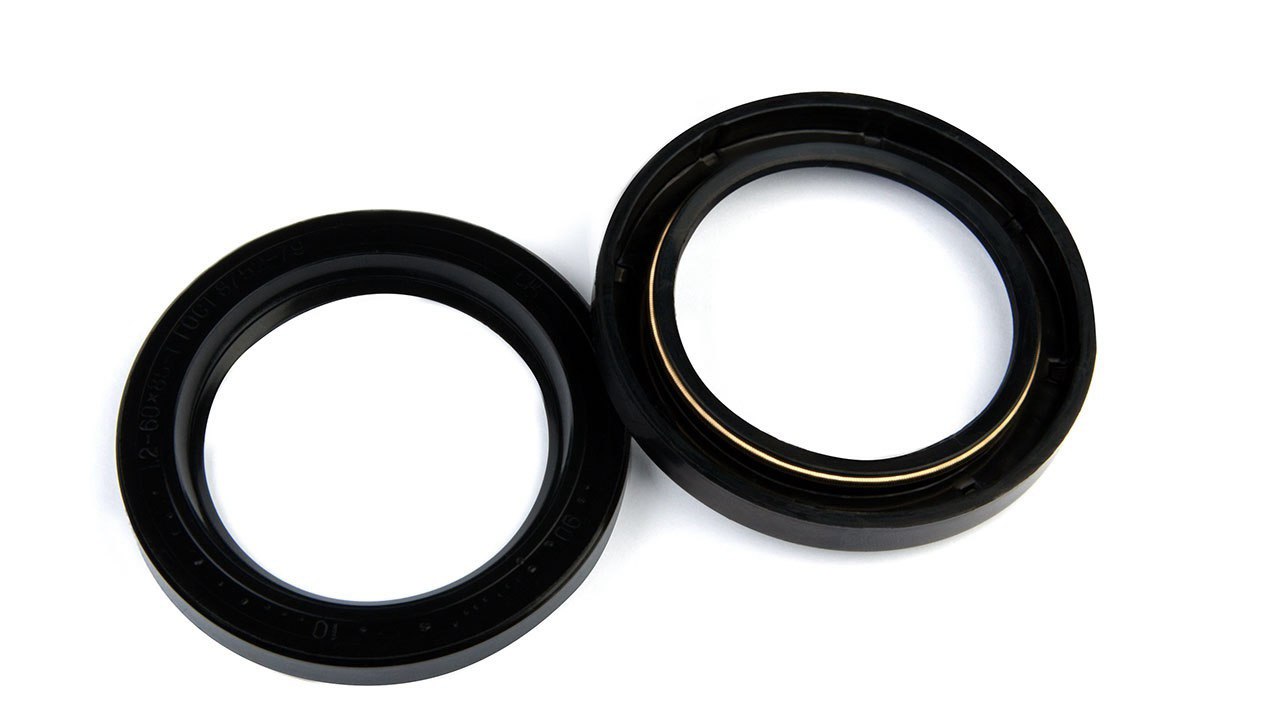

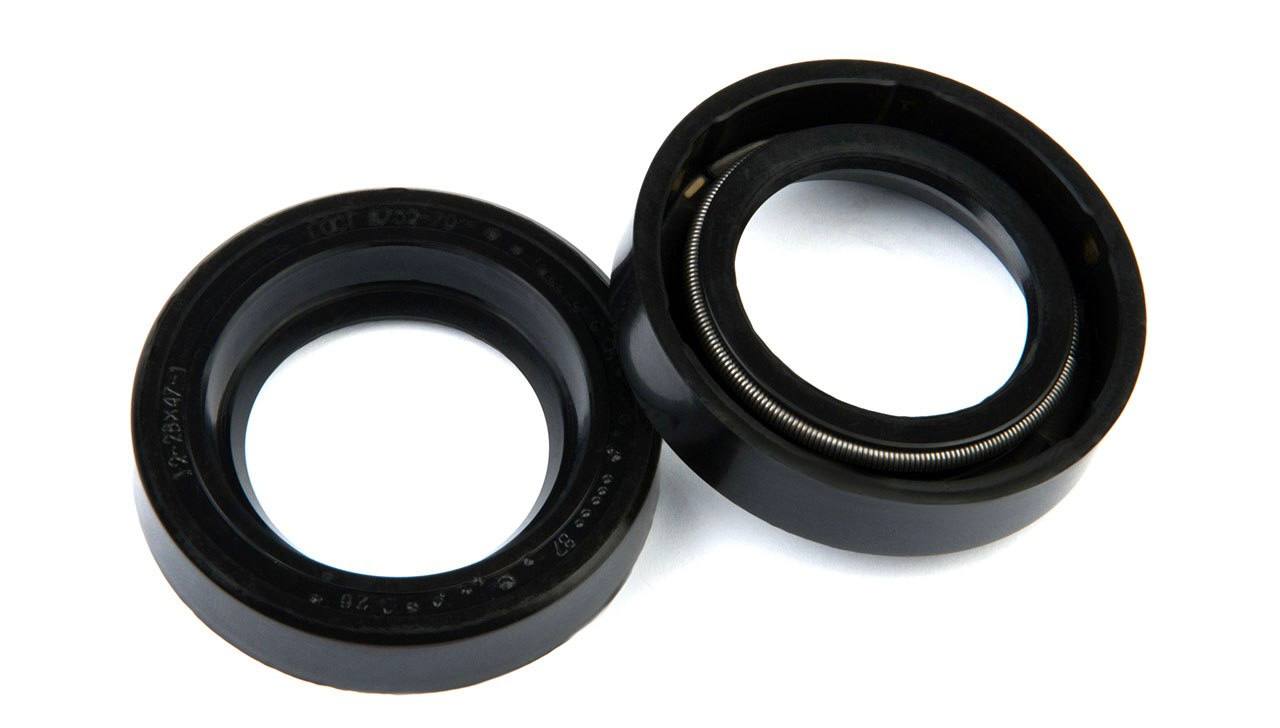

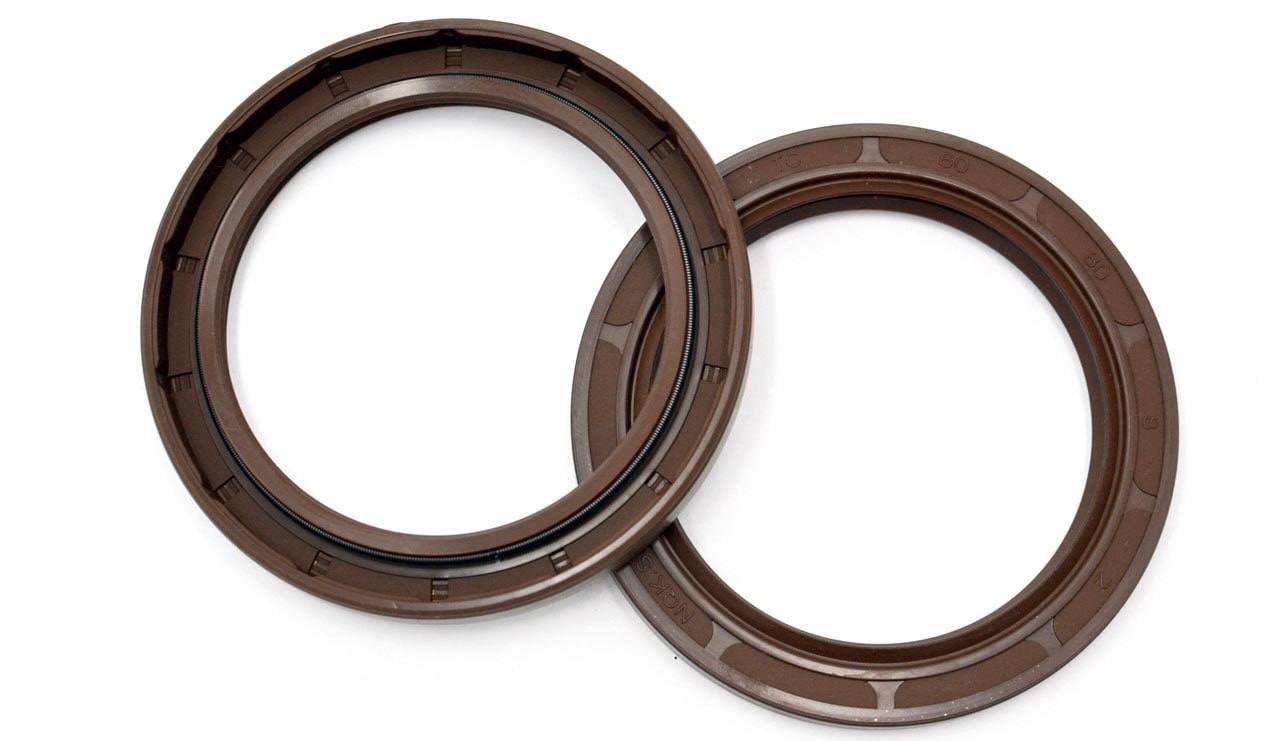

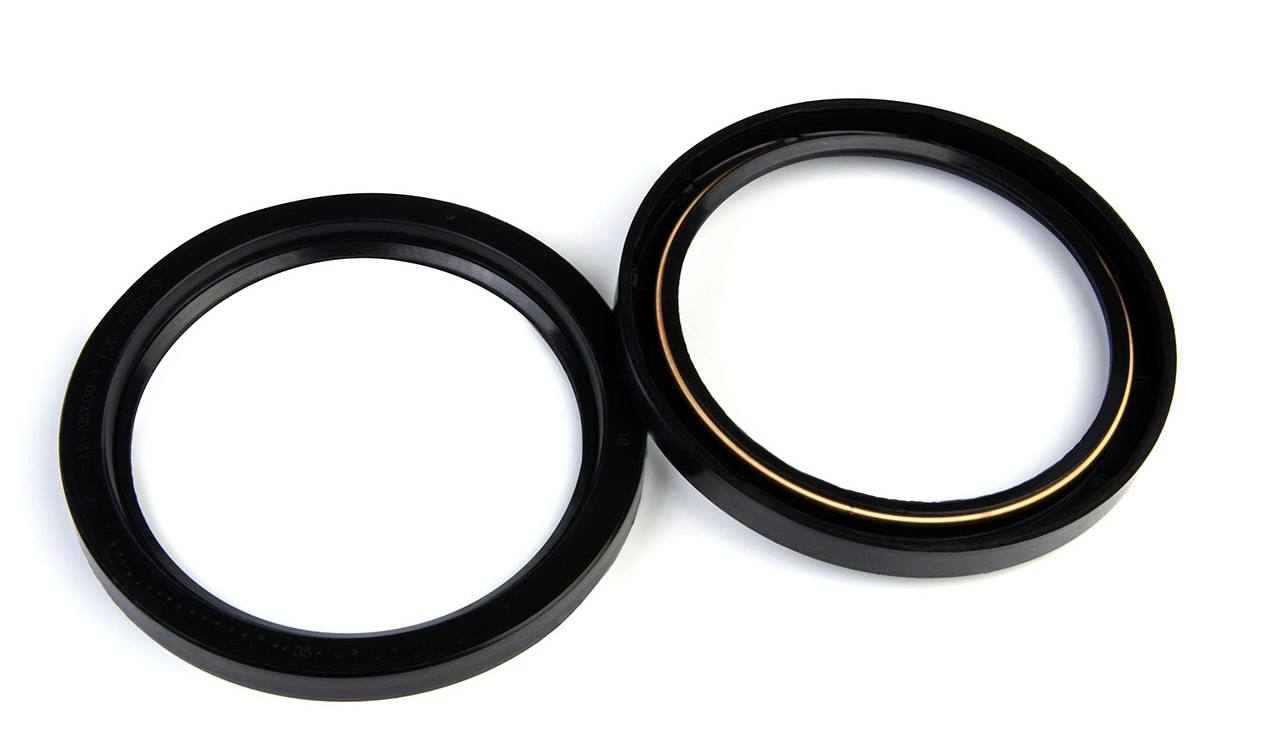

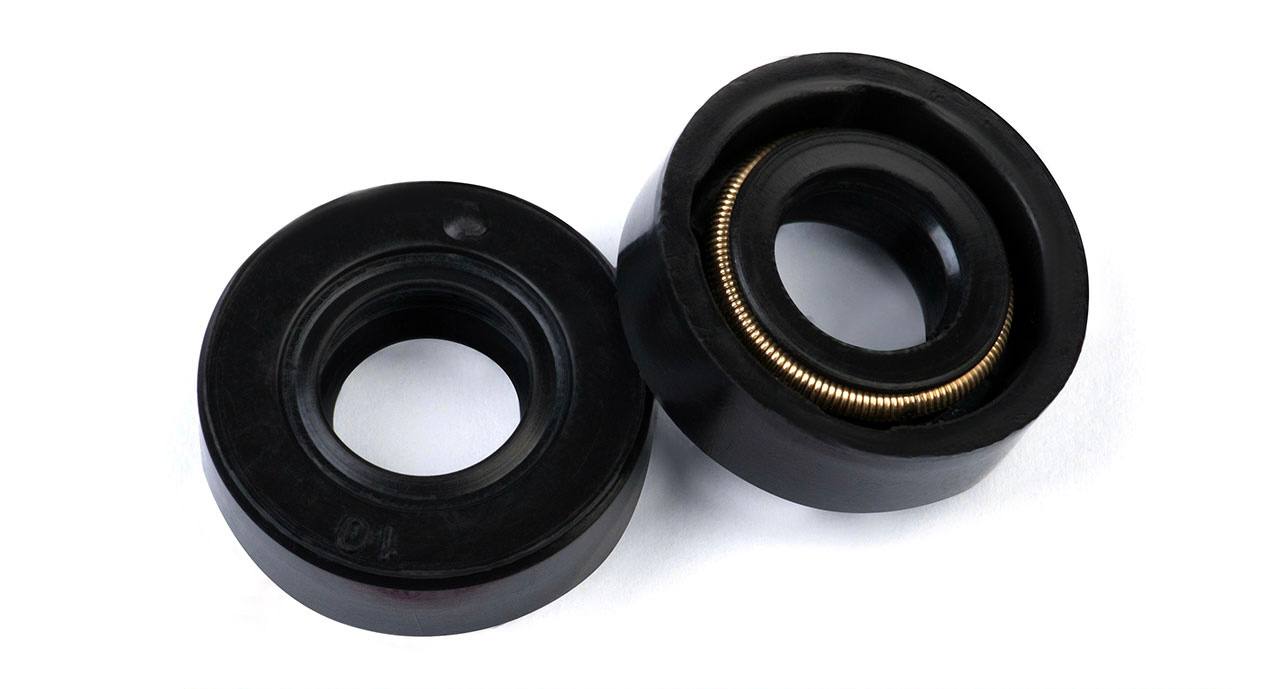

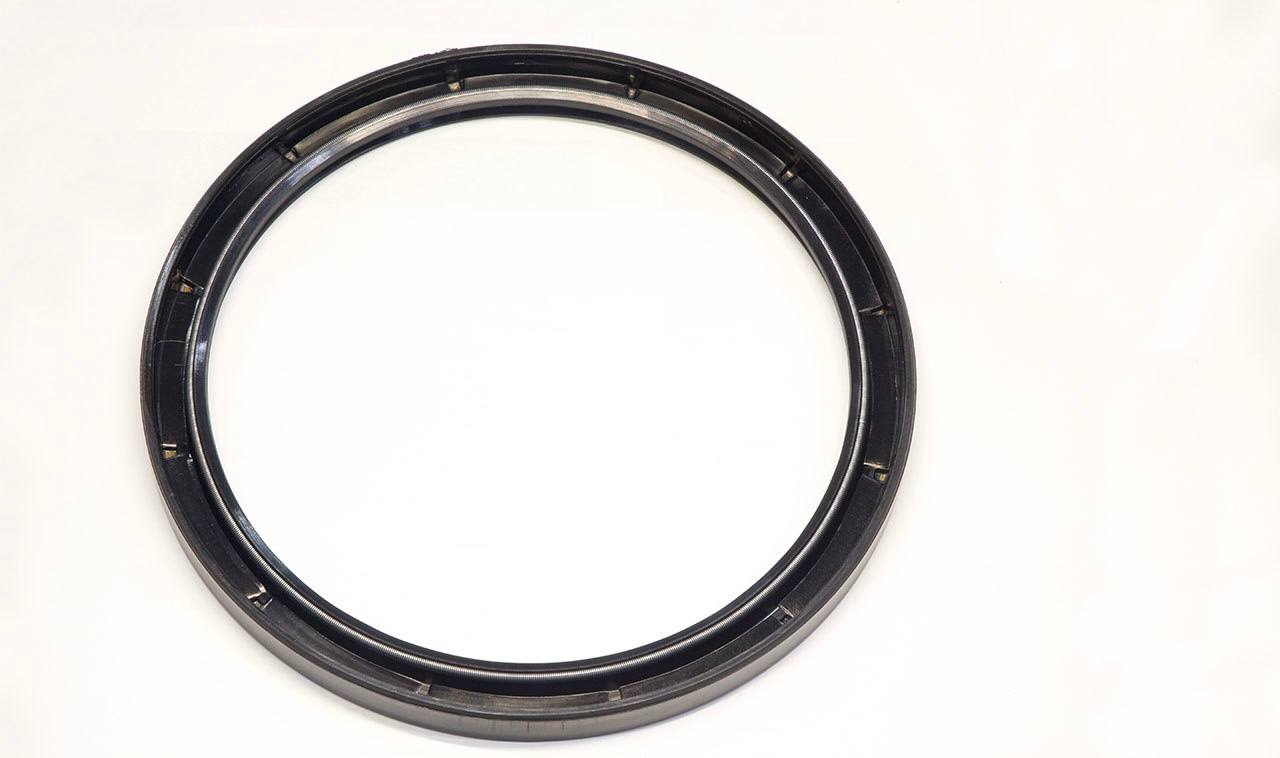

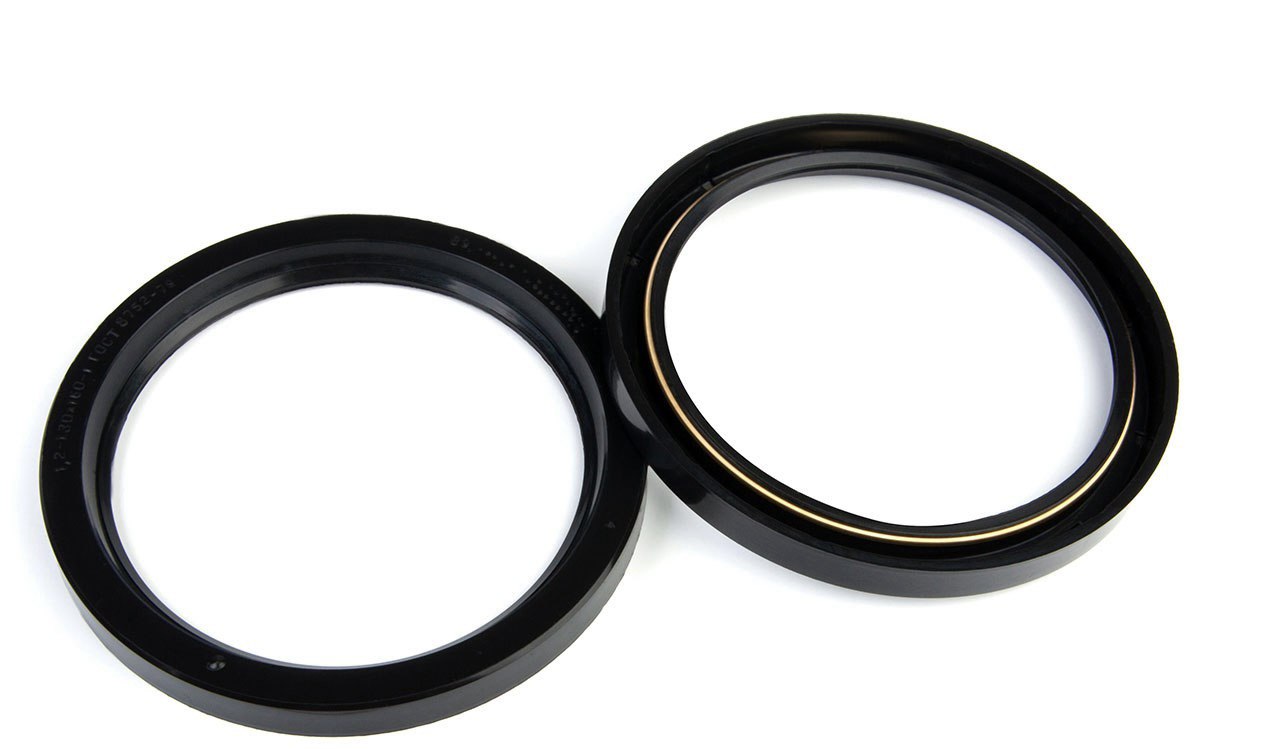

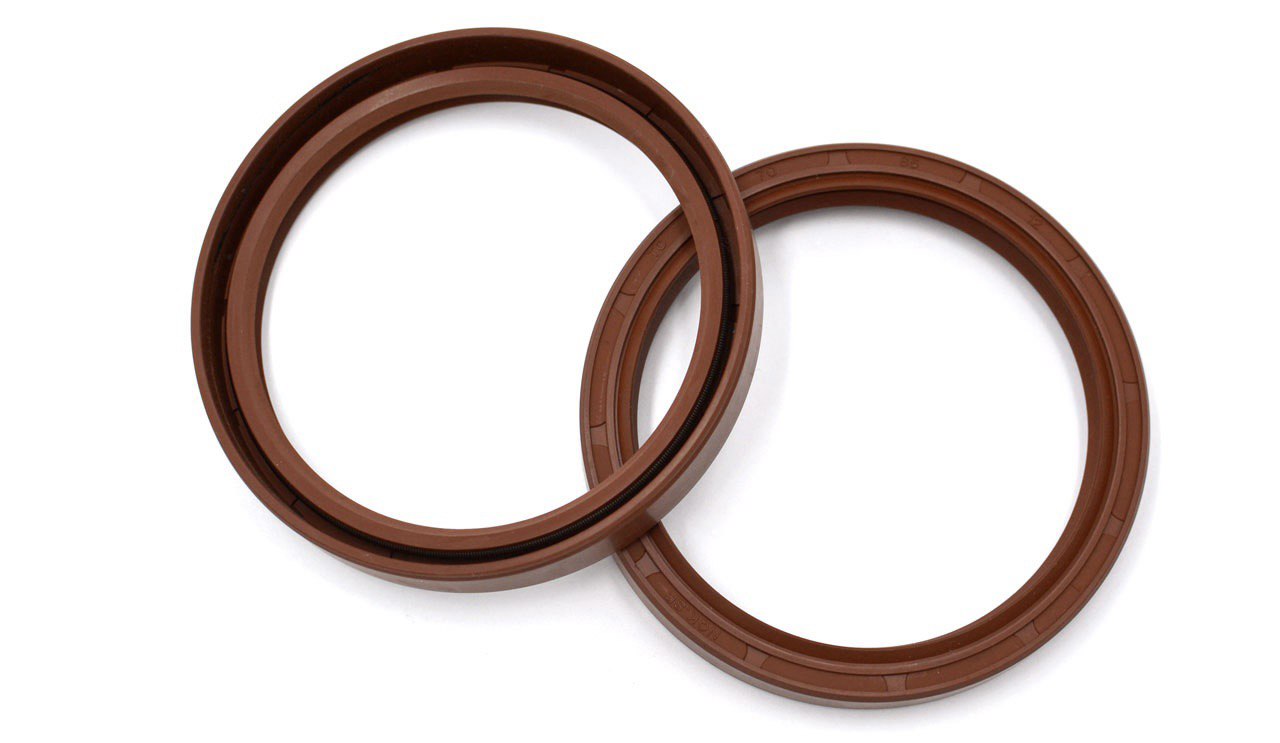

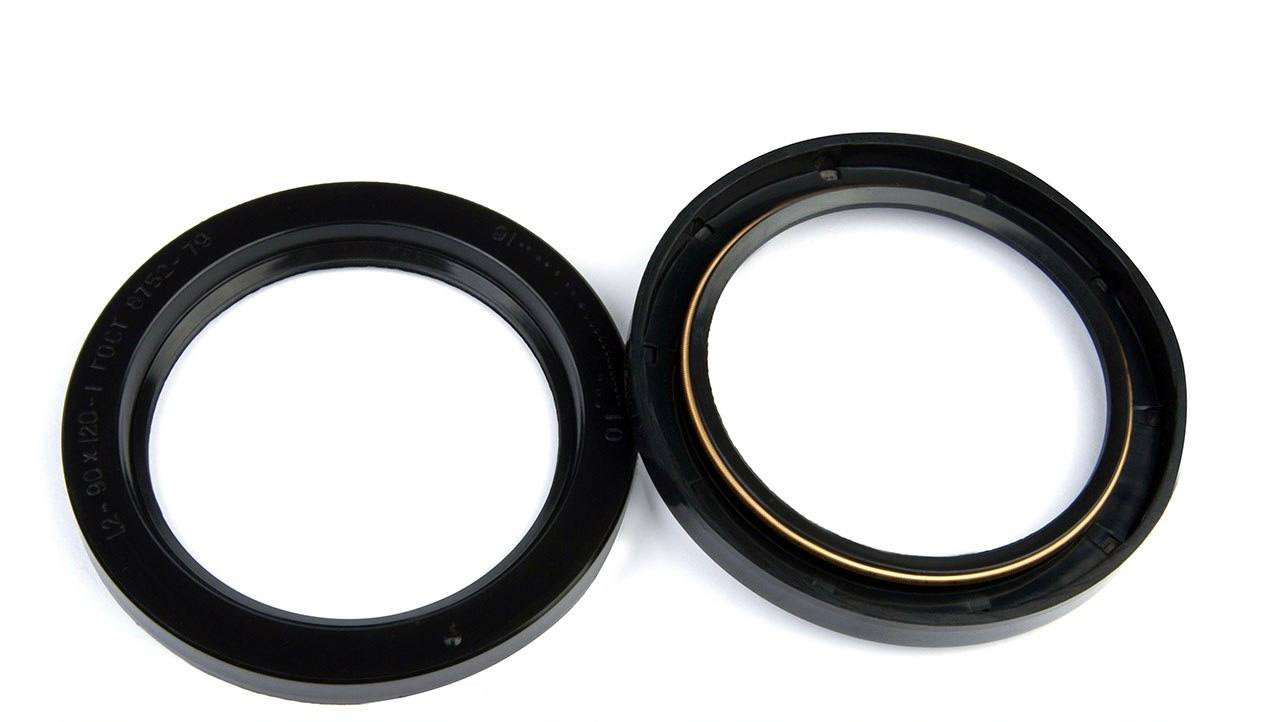

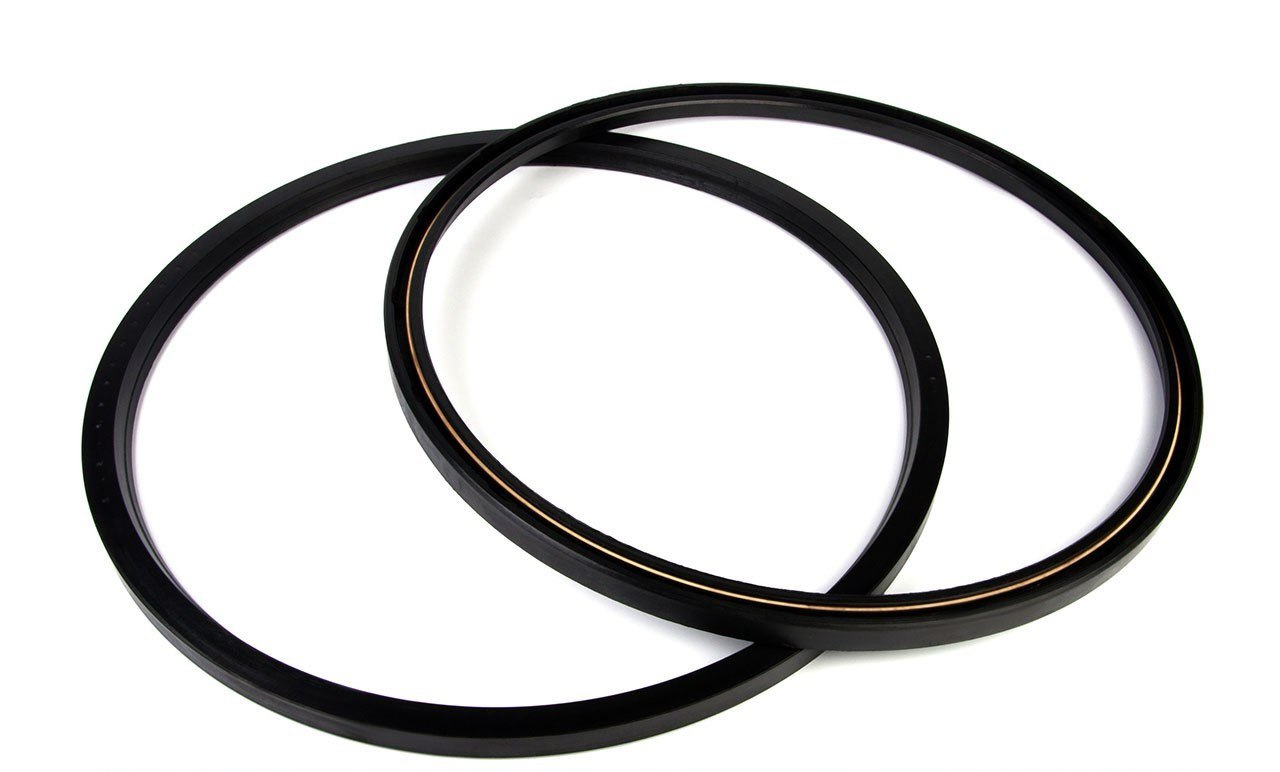

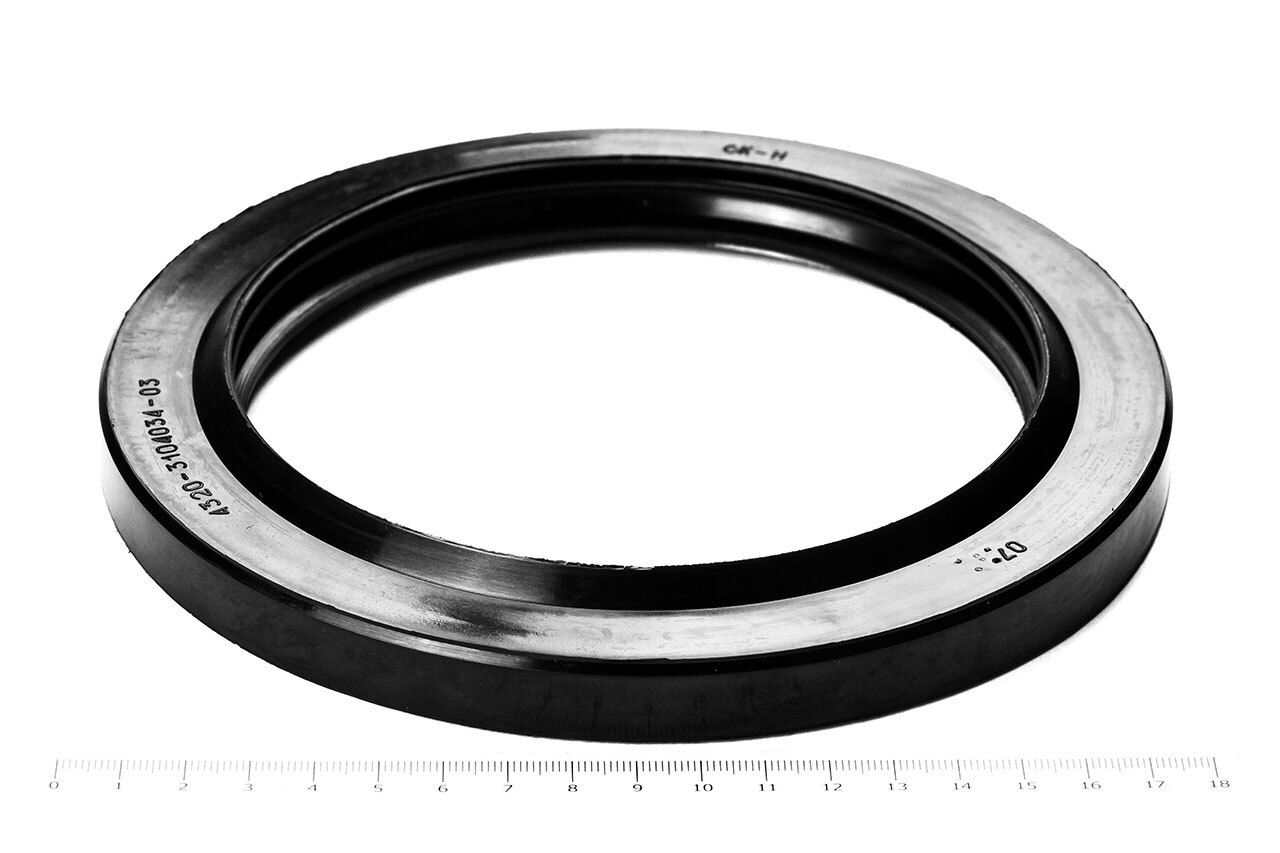

Манжеты резиновые армированные с пружиной для уплотнения валов, работающие в минеральных маслах, воде, дизельном топливе. Изготавливаются из резины группы 1 (7-ИРП-1068-3с, 7-ИРП-1068-24, 51-1455).
Работоспособны при давлении до 0,05 МПа и температуре от -45°С до +100°С.
Резиновые манжеты изготавливаются двух типов:
1й тип: однокромочные без пыльника. Предназначаются для предотвращения вытекания уплотняемой среды.
2й тип: однокромочные с пыльником. Предназначаются для предотвращения вытекания уплотняемой среды и защиты от проникновения пыли.
Могут изготавливаться в двух исполнениях:
1 — с механически обработанной кромкой;
2 — с формованной кромкой.
Пример условного обозначения при заказе:
x — тип манжеты (1 - без пыльника; 2 - с пыльником)
y — исполнение манжеты (1 - с рабочей кромкой, полученной механической обработкой; 2 - с формованной рабочей кромкой)
d — диаметр вала, мм
D — наружный диаметр манжеты, мм
h — высота
