Набивки сальниковые применяются для заполнения сальниковых камер с целью герметизации подвижных и неподвижных соединений различных машин и аппаратов.
Правильный выбор и применение типа марки набивки в значительной степени определяют работоспособность и надежность эксплуатации оборудования.
Эксплуатационные свойства набивок зависят от их состава и структуры.
По составу набивки делятся на асбестовые и безасбестовые (на основе хлопковых и лубяных волокон), сухие (чистые и графитированные) и пропитанные (жировым, графитоклеевым составами, суспензией фторопласта), армированные (латунной проволокой).
По структуре плетения: сквозного, одно- и многослойного плетения сердечника.
|
Марка набивки, размер сечения (диаметр или сторона квадрата) |
Назначение и область применения |
|||||
|
Узел уплотнения |
Рабочая среда |
рН |
Т, °С |
Р, МПа |
Скорость скольжения |
|
|
Набивки сальниковые плетеные сухие |
||||||
|

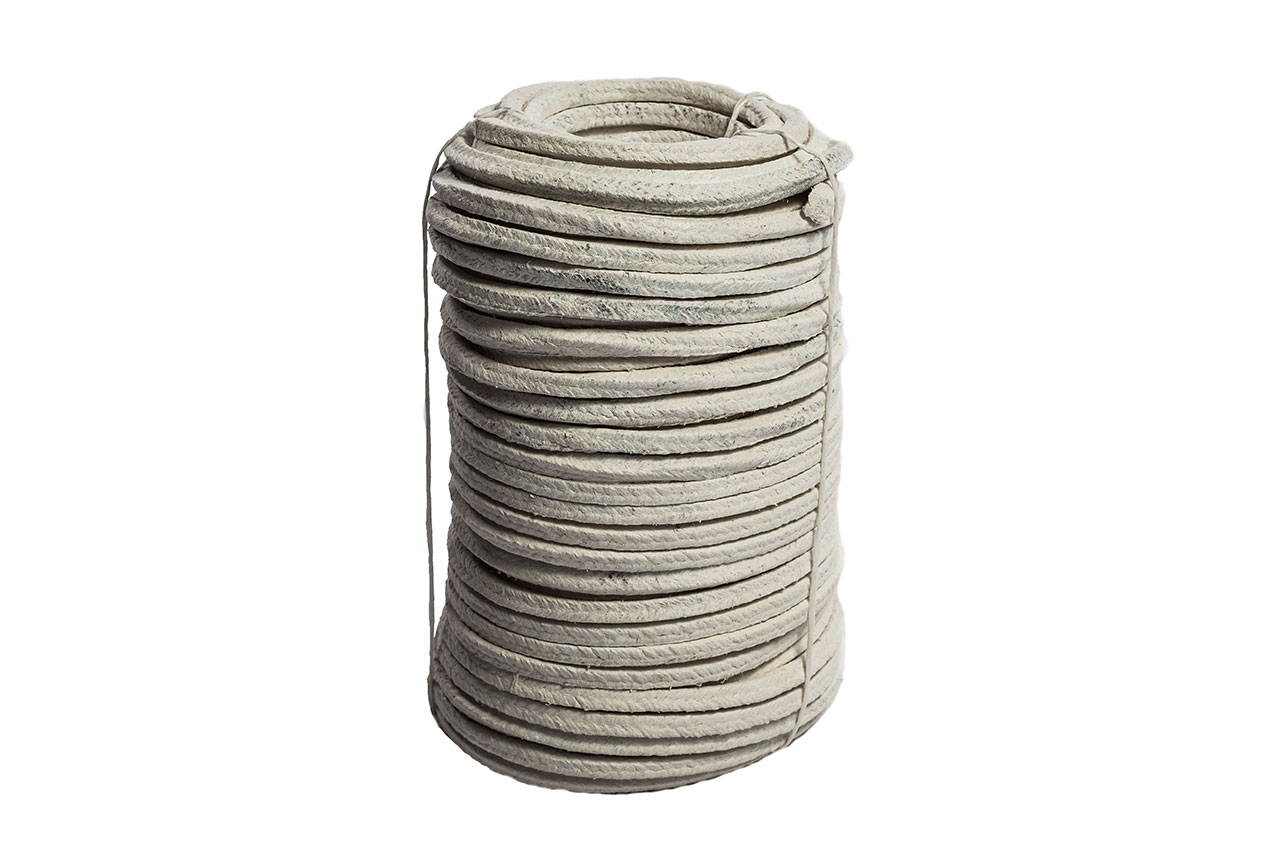

АС асбестовая, плетеная, сухая |
||||||
|
4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 24, 25, 27, 28, 30, 32, 35, 38, 40 мм |
Арматура, неподвижные соединения аппаратов |
Нейтральные и агрессивные жидкие и газообразные среды |
5-14 |
300 |
5 |
2 |
|
Аммиак жидкий и газообразный |
-70 +150 |
4,5 |
2 |
|||
|
Газообразные среды |
450 |
1,0 |
- |
|||
|

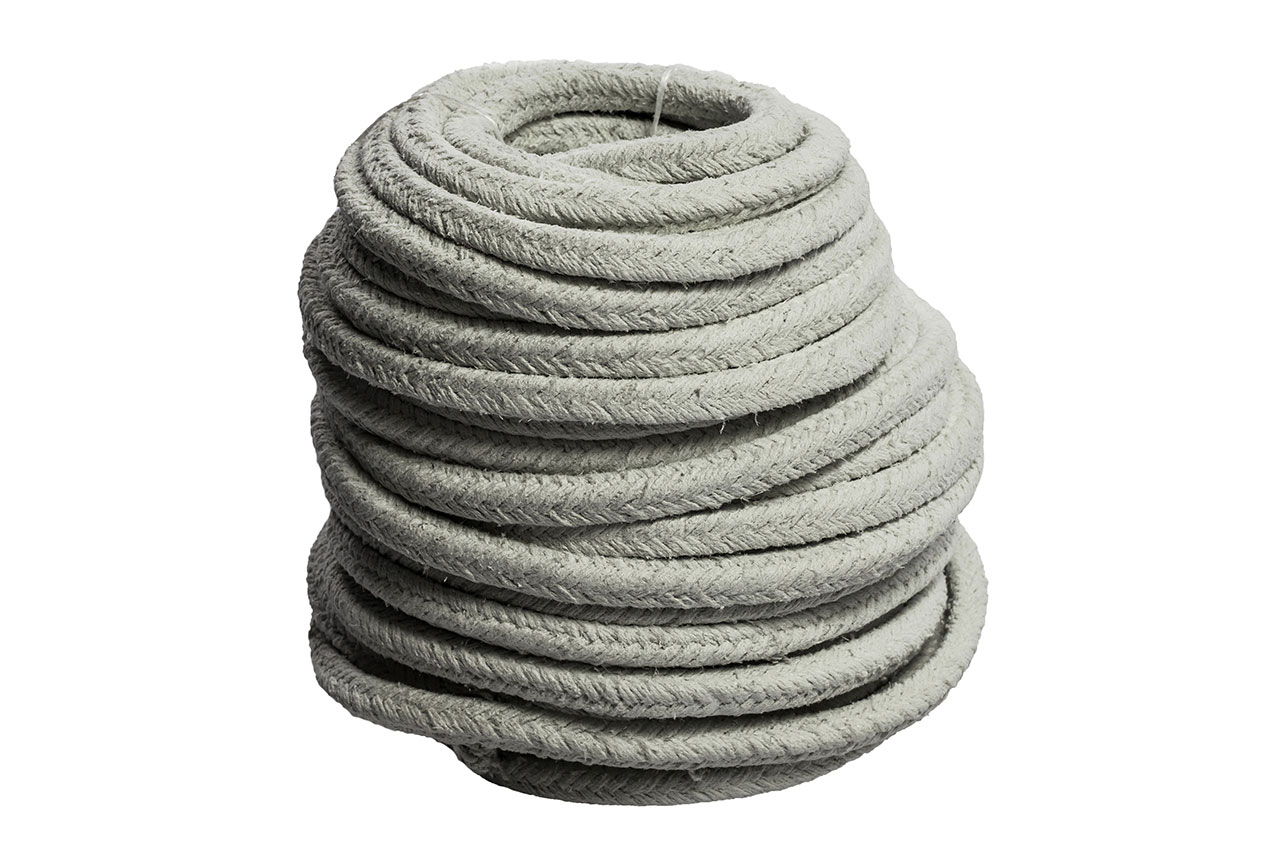

ХБС – плетенная, хлопчатобумажная, сухая |
||||||
|
4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 25, 27, 28, 30, 32, 35, 38, 40 мм |
Арматура |
Пищевые среды |
6-10 |
100 |
20 |
2,0 |
|
Насосы центробежные и поршневые |
Питьевая вода |
|||||
|
Набивки сальниковые плетеные пропитанные |
||||||
|

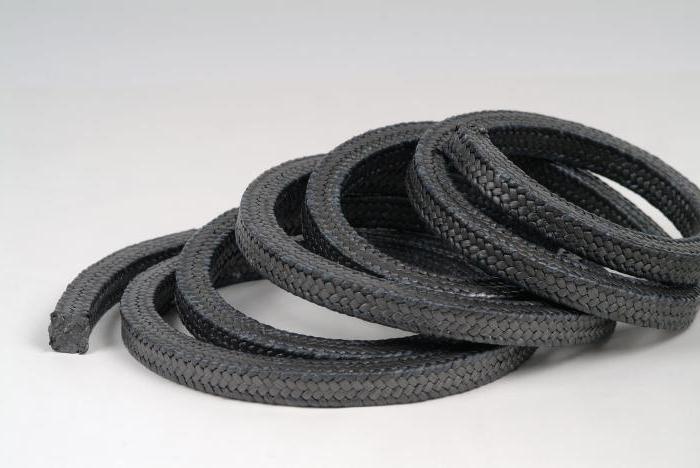

АП, АП31 – асбестовая, плетеная, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитированная. |
||||||
|
4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 24, 25, 27, 28, 30, 32, 35, 38, 40 мм |
Арматура |
Нейтральные и агрессивные жидкие и газообразные среды, пар |
3-14 |
-70 +300 |
4,5 |
2 |
|
Арматура |
Нефтепродукты |
-30 +300 |
2 |
2 |
||
|
Насосы поршневые |
Нейтральные и агрессивные жидкие среды, нефтепродукты
|
250 |
2 |
2 |
||
|
Насосы центробежные |
250 |
2 |
15 |
|||
|

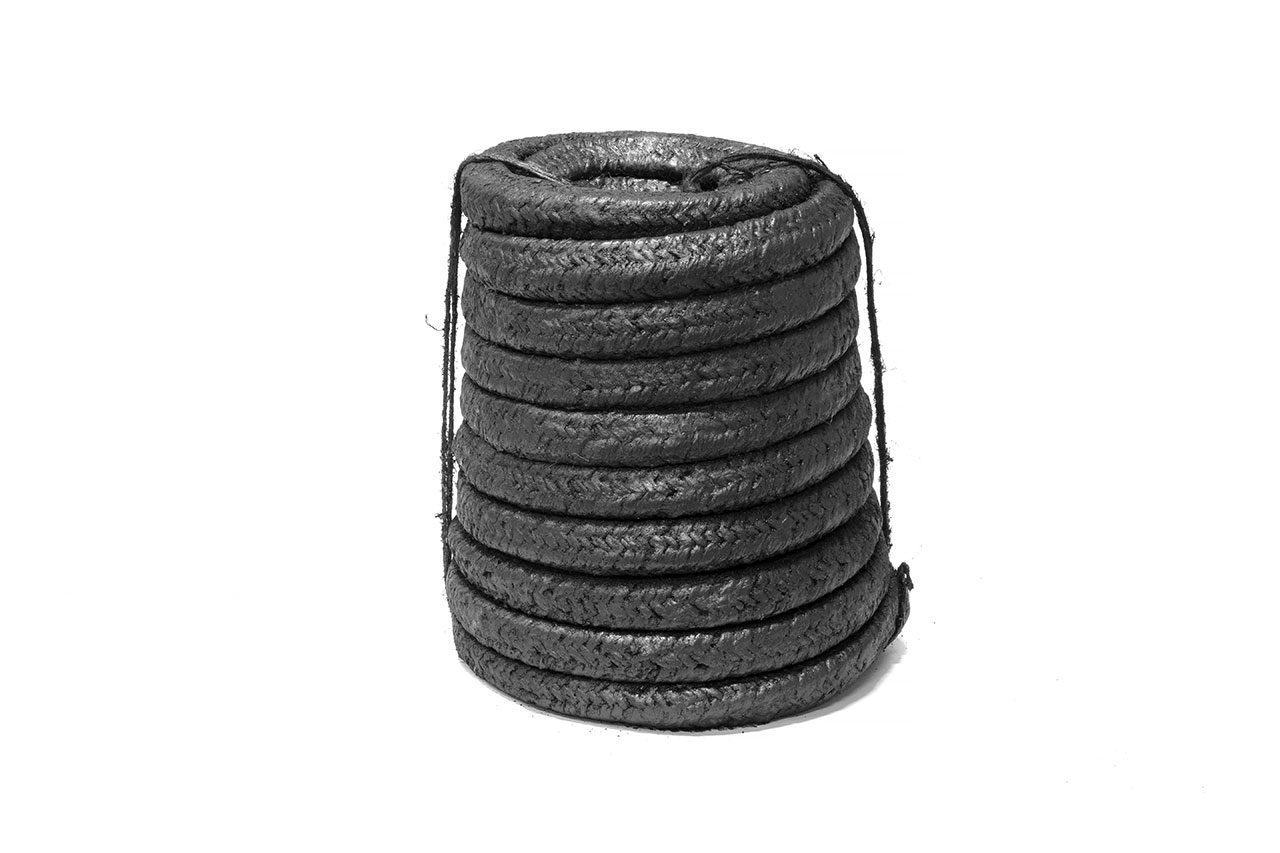

АСП, АСП31 – асбестовая, плетеная, с сердечником из стеклоровинга, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитированная. |
||||||
|
4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 2 4, 25, 27, 28, 30, 32, 35, 38, 40 мм |
Арматура |
Нейтральные и агрессивныежидкие и газообразные среды, пар |
3-14 |
-70 +300 |
4,5 |
2 |
|
Арматура |
Нефтепродукты |
-30 +300 |
2 |
2 |
||
|
Насосы поршневые |
Нейтральные и агрессивные жидкие среды, нефтепродукты |
250 |
2 |
2 |
||
|
Насосы центробежные |
250 |
2 |
15 |
|||
|

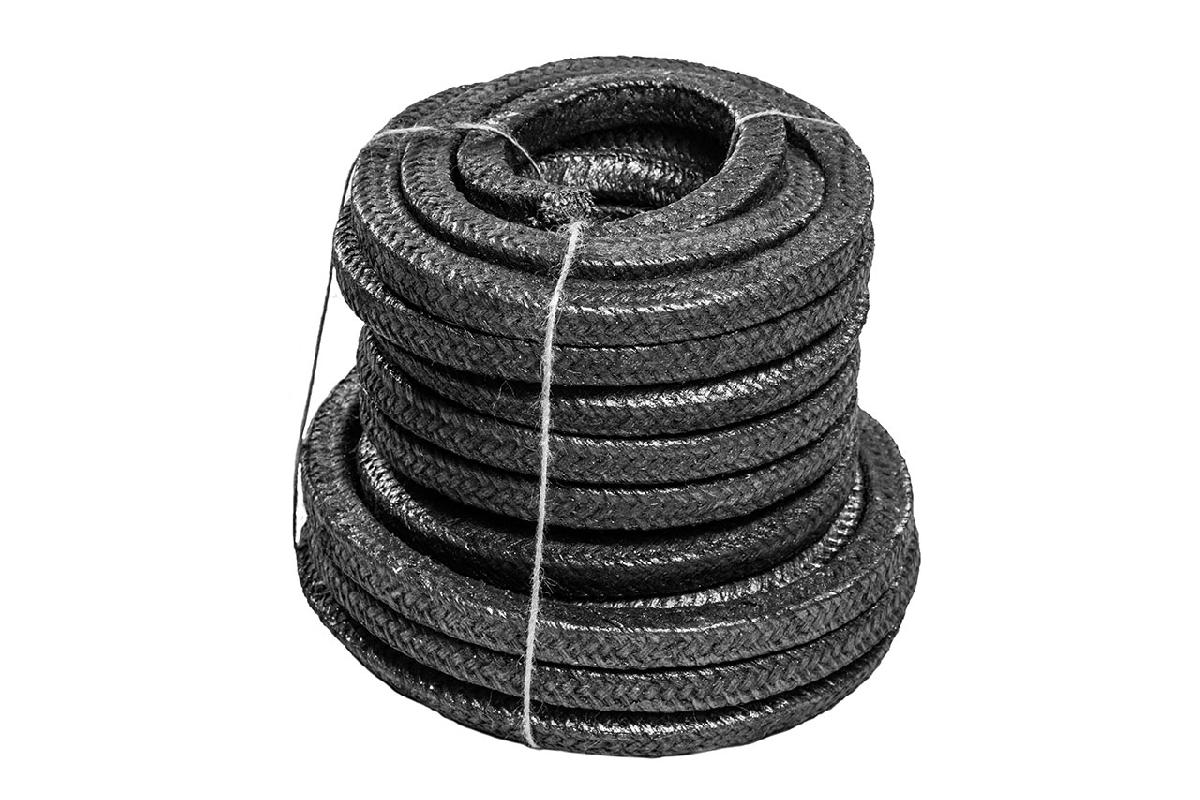

АГИ – асбестовая, плетеная, проклеенная с графитом, ингибированная |
||||||
|
4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 24, 25, 27, 28, 30 мм |
Арматура |
Воздух, азот, инертные газы |
4-14 |
325 |
20 |
2 |
|
Арматура |
Пар водяной |
565 |
35 |
2 |
||
|
Арматура |
Нефтепродукты |
450 |
32 |
2 |
||
|
Арматура |
Вода, органические продукты |
280 |
38 |
2 |
||
|
Насосы поршневые |
280 |
38 |
15 |
|||
|
Насосы центробежные |
280 |
38 |
15 |
|||
|
Арматура |
Амиак жидкий и газообразный |
-70 +150
|
32 |
2 |
||
|
Насосы поршневые |
32 |
15 |
||||
|
Насосы центробежные |
32 |
15 |
||||
|
Арматура |
Жидкие и газообразные нефтепродукты, агресивные среды |
600 |
37 |
2 |
||
|

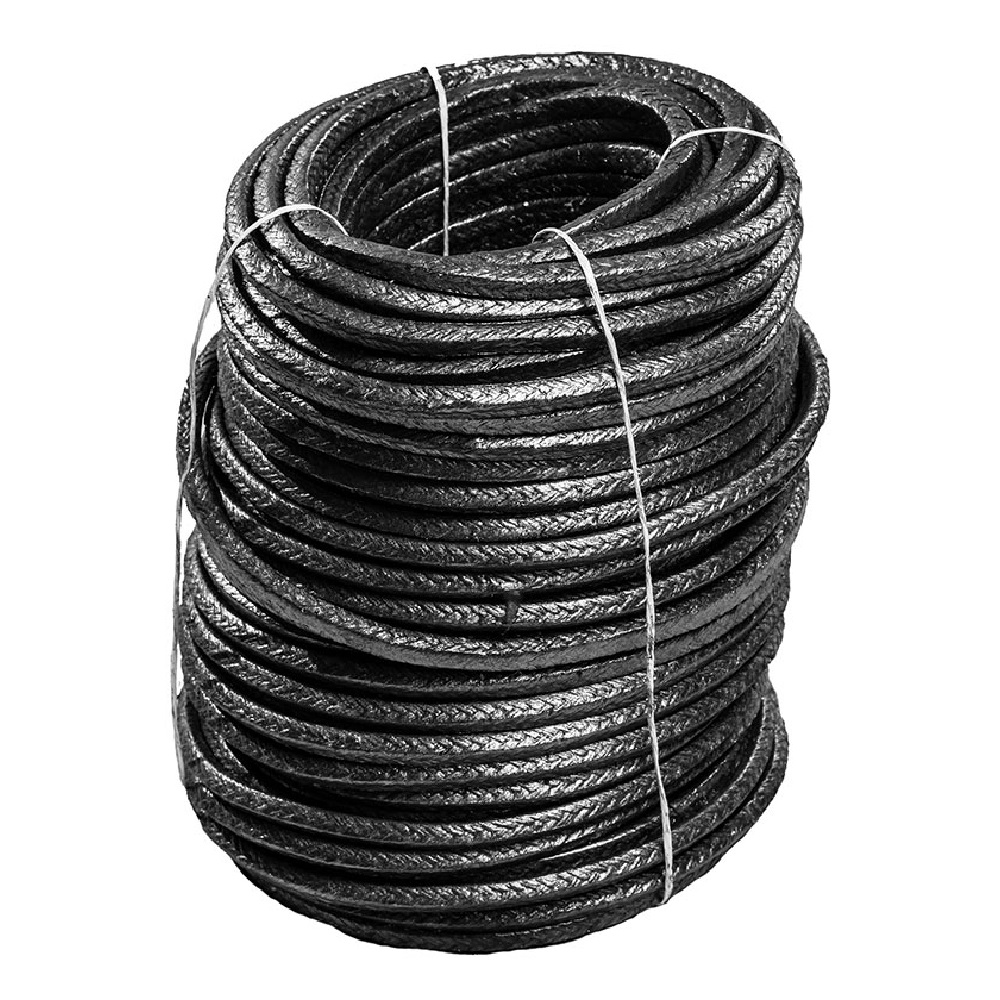

АПР, АПР31 – асбестовая, плетеная с латунной проволокой, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитированная |
||||||
|
4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 24, 25, 27, 28, 30, 32, 35, 38, 40 мм |
Арматура |
Нейтральные и агрессивныежидкие и газообразные среды |
3-10 |
-70 +200 |
32 |
2 |
|
Арматура |
Нефтепродукты |
-30 +300 |
2 |
2 |
||
|
Насосы центробежные |
Нейтральные и агрессивныежидкие и газообразные среды, нефтепродукты |
210 |
2,5 |
15 |
||
|
Насосы центробежные |
210 |
4,5 |
2 |
|||
|

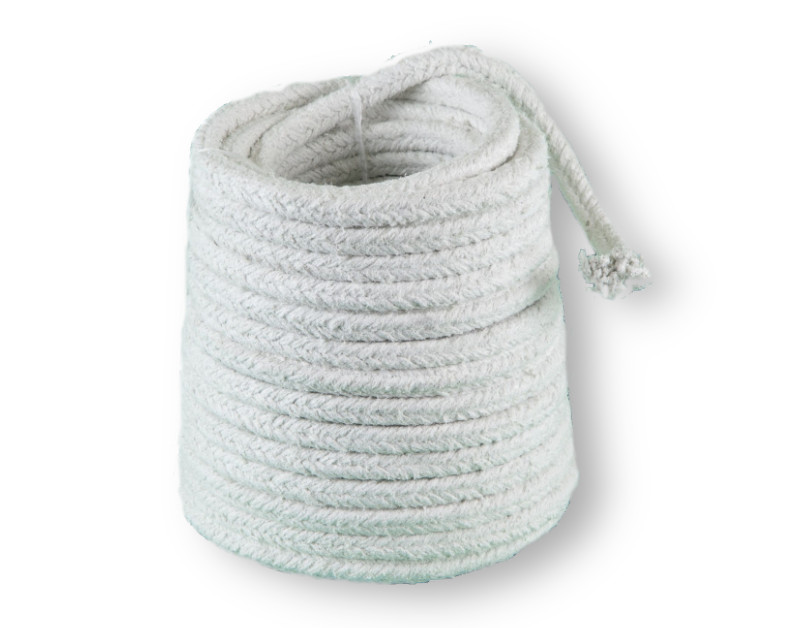

АФТ – асбестовая, плетеная, пропитанная суспензией фторопласта с тальком |
||||||
|
4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 24, 25, 27, 28, 30 мм |
Арматура |
Сжиженные газы, жидкие и газообразные органические продукты |
1-14 |
-200 +300 |
25 |
2,0 |
|
Арматура |
Этилен |
250 |
150 |
2,0 |
||
|
Насосы центробежные |
Органические продукты и щелочные среды, аммиак |
300 |
3,0 |
15,0 |
||
|
Насосы поршневые |
250 |
34,0 |
2,0 |
|||
|
Насосы центробежные |
Морская вода |
-2 +50 |
4,5 |
10,0 |
||
|
ХБП, ХБП31 – плетеная, хлопчатобумажная, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитированная |
||||||
|
4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 24, 25, 27, 28, 30, 32, 35, 38, 40 мм |
Арматура |
Воздух, минеральные масла, углеводороды, нефтепродукты, инертные газы, нейтральные газы, промышленная вода |
5-10 |
120 |
20 |
2 |
|
Насосы центробежные и поршневые |
120 |
2,5 |
15 |
|||
|
ЛП, ЛП31 – плетеная из лубяных волокон, пропитанная жировым антифрикционным составом, графитированная |
||||||
|
4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 24, 25, 27, 28, 30, 32, 35, 38, 40 мм |
Арматура |
Воздух, инертные газы, нейтральные газы, растворы щелочей, минеральные масла, углеводороды, нефтепродукты, морская вода, промышленная вода |
5-10 |
150 |
16 |
2 |
|
Насосы центробежные и поршневые |
150 |
2,5 |
15 |
|||
Пример условного обозначения при заказе:
АП-31 — марка набивки
16 — диаметр сечения, мм
