Фитинги NPTF

NPTF — американский стандарт фитингов с дюймовой резьбой.

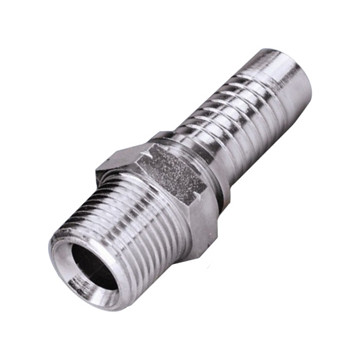

Фитинг NPTF, штуцер

Внешне такие фитинги очень похожи на фитинги BSPT — они имеют одинаковую конусность 1:16 и одинаковый посадочный конус 60°.

Отличаются стандарты шагом резьбы и углах резьбы — 55° у BSPT, и 60° у NPTF.

Артикул(ы): 15611

Артикул Резьба  Диаметр Размеры
DN DASH A С S1
15611-02-03 Z1/8”x27 5 03 22.5 10.5 12
15611-02-04 Z1/8”x27 6 04 22.5 10.5 12
15611-04-03 Z1/4”x18 5 03 27.5 15 17
15611-04-04 Z1/4”x18 6 04 28 15 17
15611-04-05 Z1/4”x18 8 05 28 15 17
15611-04-06 Z1/4”x18 10 06 27 15 17
15611-06-04 Z3/8”x18 6 04 28 16 19
15611-06-05 Z/8”x18 8 05 28 16 19
15611-06-06 Z3/8”x18 10 06 30 16 19
15611-06-08 Z3/8”x18 12 08 30.5 16 19
15611-08-06 Z1/2”x14 10 06 34.5 19.5 22
15611-08-08 Z1/2”x14 12 08 34.5 19.5 22
15611-08-10 Z1/2”x14 16 10 36 19.5 22
15611-12-08 Z3/4”x14 12 08 37.5 19.5 27
15611-12-10 Z3/4”x14 16 10 38 19.5 27
15611-12-12 Z3/4”x14 20 12 38.5 19.5 27
15611-12-16 Z3/4”x14 25 16 39.5 19.5 32
15611-16-10 Z1“x11.5 16 10 45 25.5 36
15611-16-12 Z1“x11.5 20 12 45 25.5 36
15611-16-16 Z1“x11.5 25 16 44.5 25.5 36
15611-20-16 Z1.1/4”x11.5 25 16 49.5 26.5 46
15611-20-20 Z1.1/4”x11.5 32 20 49 26.5 46
15611-24-24 Z1.1/2”x11.5 38 24 51 27.5 50
15611-32-32 Z2”x11.5 50 32 55 27.5 65

Примечание:

  • хххх1-хх-хх — для рукава оплёточной конструкции EN853 (1SN/2SN);
  • xххх2-хх-хх — для рукава навивочной конструкции EN856 (4SP/4SH);
  • xххх3-хх-хх — для рукава навивочной конструкции EN856 (R12/R13/R15).
