ORFS (Г) METRIC

Цены действительны при одновременной покупке от 20000 рублей.
Наименование продукции Цена, с НДС Ед. изм.
Фитинг DN 08 ORFS (Г) М16х1,5 131 руб. шт
Фитинг DN 16 ORFS (Г) М26х1,5 339 руб. шт
Фитинг DN 16 ORFS (Г) М27х1,5 186 руб. шт
Фитинг DN 20 ORFS (Г) М30х2,0 207 руб. шт
Фитинг DN 25 ORFS (Г) М36х2,0 1082 руб. шт
Фитинг DN 25 ORFS (Г) М42х2,0 183 руб. шт
Фитинг DN 32 ORFS (Г) М42x2,0 920 руб. шт
Фитинг DN 32 ORFS (Г) М60х4,0 (левая резьба) 1777 руб. шт
Фитинг DN 38 ORFS (Г) М48х3,0 1512 руб. шт
Фитинг DN 38 ORFS (Г) М60х4,0(левая резьба) 1777 руб. шт
Фитинг DN 50 ORFS (Г) M64x2,0 L-110 3616 руб. шт

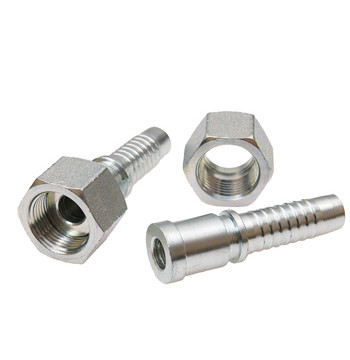

Фитинги ORFS — американский стандарт ISO 8434-3 (SAE J1453). Дюймовая цилиндрическая резьба UN/UNF.

Отличительной особенностью фитингов ORFS является торцевое уплотнение.

Фитинг ORFS, штуцер

Благодаря этому фитинги ORFS

  •  ISO 8434-3 (SAE J1453)
  • Могут быть демонтированы и смонтированы несколько раз без ухудшения работы гидросистемы, при этом заменяется только уплотнительное кольцо.
  • Могут монтироваться даже неподготовленным персоналом, благодаря устойчивостью к чрезмерному крутящему моменту затяжки.

Фитинг ORFS — наружная резьба

Артикул(ы): 10311, 14211

ORFS штуцер метрическая резьба

Артикул Резьба Диаметр Размеры
DN DASH A С S1
10311-12-04 M12x1.25 6 04 22.5 10 14
10311-14-04 M14x1.5 6 04 23.5 11 17
10311-16-04 M16x1.5 6 04 23.5 11 17
10311-16-05 M16x1.5 8 04 23.5 11 17
10311-16-06 M16x1.5 10 06 23.5 11 17
10311-18-06 M18x1.5 10 06 23.5 11 19
10311-22-05 M22x1.5 8 05 27 12 22
10311-22-06 M22x1.5 10 06 26 12 22
10311-22-08 M22x1.5 12 08 26.5 12 22
10311-27-10 M27x1.5 16 10 31.5 13 27
10311-30-12 M30x1.5 20 12 33.5 14 32
10311-36-12 M36x2 20 12 35.5 16 38
10311-36-14 M36x2 22 14 35.5 16 38
10311-39-16 M39x2 25 16 39 16 41
10311-45-20 M45x2 32 20 44.5 20 46
10311-52-24 M52x2 38 24 47.5 22 55
10311-64-32 M64x2 50 32 52.5 27 65

ORFS штуцер дюймовая резьба

 Артикул Резьба  Диаметр Упл. кольцо Размеры
DN DASH A С S1
14211-04-04 9/16 “x18 6 04 0011 22.3 9.8 17
14211-06-04 11/16”x16 6 04 0012 24 11.2 19
14211-06-06 11/16”x16 10 06 0012 24 11.2 19
14211-08-06 13/16”x16 10 06 0014 27.5 12.8 22
14211-08-08 13/16”x16 12 08 0014 28.5 12.8 22
14211-08-10 13/16”x16 16 10 0014 28.5 12.8 22
14211-10-08 1”x14 12 08 0016 32.5 15.5 27
14211-10-10 1”x14 16 10 0016 34 15.5 27
14211-12-08 1.3/16”x12 12 08 0018 35.5 17 32
14211-12-10 1.3/16”x12 16 10 0018 36.5 17 32
14211-12-12 1 3/16”x12 20 12 0018 36.5 17 32
14211-16-12 1.7/16”x12 20 12 0021 37 17.5 38
14211-16-16 1 7/16”x12 25 16 0021 38.5 17.5 38
14211-20-20 1.11/16”x12 32 20 0025 41.5 17.5 46
14211-24-24 2”x12 38 24 0029 43.5 17.5 55

Фитинг ORFS — внутренняя резьба

Артикул(ы): 20211, 24211

ORFS гайка метрическая резьба

Артикул Резьба  Диаметр Размеры
DN DASH A С S2
20211-10-02 M10x1 4 02 14 6 14
20211-12-03 M12x1.25 5 03 14 8 17
20211-14-04 M14x1.5 6 04 15.5 8.5 19
20211-14-05 M14x1.5 8 05 15.5 8.5 19
20211-16-04 M16x1.5 6 04 16.5 8 22
20211-16-05 M16x1.5 8 05 16.5 8 22
20211-16-06 M16x1.5 10 06 16.5 8 22
20211-18-05 M18x1.5 8 05 17.5 8 24
20211-18-06 M18x1.5 10 06 17.5 8 24
20211-20-06 M20x1.5 10 06 16 10 24
20211-20-08 M20x1.5 12 08 18.5 10 27
20211-22-06 M22x1.5 10 06 16 10 27
20211-22-08 M22x1.5 12 08 18.5 10 27
20211-22-10 M22x1.5 16 10 19.5 10 27
20211-24-08 M24x1.5 12 08 16.5 11 30
20211-24-10 M24x1.5 16 10 20.5 10.5 30
20211-27-08 M27x1.5 12 08 18.5 10 32
20211-27-10 M27x1.5 16 10 19.5 10 32
20211-30-12 M30x1.5 20 12 21.5 11 36
20211-33-14 M33x2 22 14 21.5 13 41
20211-36-12 M36x2 20 12 20 13 41
20211-36-14 M36x2 22 14 20 13 41
20211-39-16 M39x2 25 16 23.5 13 46
20211-42-20 M42x2 32 20 26 15 50
20211-45-20 M45x2 32 20 25 15 55
20211-52-24 M52x2 38 24 25 17 60
20211-64-32 M64x2 50 32 26 23 75

ORFS гайка дюймовая резьба

Артикул Резьба  Диаметр Размеры
DM DASH A С S2
24211-04-04 9/16”x18 6 04 22.5 8.5 19
24211-04-05 9/16 “x18 8 05 22.5 8.5 19
24211-04-06 9/16”x18 10 06 22.5 8.5 19
24211-06-04T 11/16”x16 6 04 23.5 10 22
24211-06-05T 11/16”x16 8 05 23.5 10 22
24211-06-06 11/16”x16 10 06 25.5 10 22
24211-06-08 11/16”x16 12 08 26 10 22
24211-08-05 13/16”x16 8 05 25 11 27
24211-08-06 13/16”x16 10 06 25 11 27
24211-08-08 13/16”x16 12 08 28 11 27
24211-08-10 13/16”x16 16 10 29 11 27
24211-10-08 1”x14 12 08 29.5 13.5 30
24211-10-10 1”x14 16 10 33.5 13.5 30
24211-10-12 1”x14 20 12 33.5 13.5 30
24211-12-08 1.3/16”x12 12 08 30.5 15 36
24211-12-10 1.3/16”x12 16 10 31.5 15 36
24211-12-12 1.3/16”x12 20 12 35 15 36
24211-12-16 1.3/16”x12 25 16 36 15 36
24211-16-12 1.7/16”x12 20 12 35 14.8 41
24211-16-14 1.7/16”x12 22 14 34 14.8 41
24211-16-16 1.7/16”x12 25 16 35 14.8 41
24211-16-20 1.7/16”x12 32 20 39.5 14.8 41
24211-20-16 1.11/16”x12 25 16 35 15 50
24211-20-20 1.11/16”x12 32 20 39.5 15 50
24211-20-24 1.11/16”x12 38 24 39.5 15 50
24211-24-20 2”x12 32 20 36 14.8 60
24211-24-24 2”x12 38 24 36 14.8 60

Фитинг ORFS — внутренняя резьба 30°

Артикул(ы): 20231

Метрическая резьба

Артикул Резьба  Диаметр Размеры
DN DASH A С H S2
20231-22-08 M22x1.5 12 08 63.3 10 15 27
20231-27-10 M27x1.5 16 10 73.7 10 15.1 32
20231-30-12 M30x1.5 20 12 84.4 11 18.6 36
20231-36-12 M36x2 20 12 92.5 13 18.8 41
20231-39-16 M39x2 25 16 90.2 13 17.8 46
20231-45-20 M45x2 32 20 102.8 15 20 55
20231-52-24 M52x2 38 24 116.2 17 21.8 60

Фитинг ORFS — внутренняя резьба 90°

Артикул(ы): 20291, 24291

Метрическая резьба

Артикул Резьба  Диаметр Размеры
DN DASH A С H S2
20291-12-02 M12x1.25 4 02 26.5 8 30.5 17
20291-12-04 M12x1.25 6 04 30 8 33.5 17
20291-14-04 M14x1.5 6 04 30 8.5 34 19
20291-14-05 M14x1.5 8 05 33 8.5 37 19
20291-16-04 M16x1.5 6 04 30 8 35 22
20291-16-05 M16x1.5 8 05 34 8 38 22
20291-16-06 M16x1.5 10 06 35.3 8 40.3 22
20291-18-05 M18x1.5 8 05 33 8 39 24
20291-18-06 M18x1.5 10 06 35.75 8 41.3 24
20291-22-08 M22x1.5 12 08 41 10 48 27
20291-22-10 M22x1.5 16 10 57.5 10 53 27
20291-24-08 M24x1.5 12 08 41 11 45.5 30
20291-27-04 M27x1.5 6 04 30 10 35.5 32
20291-27-08 M27x1.5 12 08 41 10 46 32
20291-27-10 M27x1.5 16 10 56 10 51 32
20291-30-12 M30x1.5 20 12 66.2 11 63.5 36
20291-33-14 M33x2 22 14 71.2 13 65 41
20291-36-14 M36x2 22 14 71.2 13 61 41
20291-36-16 M36x2 25 16 76.7 13 70 41
20291-39-16 M39x2 25 16 76.7 13 67.5 46
20291-42-20 M42x2 32 20 91.5 15 82.5 50
20291-45-20 M45x2 32 20 91.5 15 78.5 55
20291-52-20 M52x2 32 20 91.5 17 78.5 60
20291-52-24 M52x2 38 24 109.4 17 92 60
20291-64-32 M64x2 50 32 130.95 23 113.3 75

Дюймовая резьба

 Артикул Резьба Диаметр Размеры
DN DASH A H С S2
24291-04-04 9/16”x18 6 04 30 41 8.5 19
24291-04-05 9/16”x18 8 05 33 44 8.5 19
24291-04-06 9/16”x18 10 06 35.3 46.3 8.5 19
24291-06-05 11/16”x16 8 05 33 37.5 10 22
24291-06-06 11/16”x16 10 06 35.3 49.8 10 22
24291-06-08 11/16”x16 12 08 41 55 10 22
24291-08-06 13/16”x16 10 06 35.3 39.8 11 27
24291-08-08 13/16”x16 12 08 41 57 11 27
24291-08-10 13/16”x16 16 10 56.5 61.5 11 27
24291-10-08 1“x14 12 08 41 46 13.5 30
24291-10-10 1“x14 16 10 56.5 66 13.5 30
24291-10-12 1“x14 20 12 65.5 75.5 13.5 30
24291-12-10 1.3/16”x12 16 10 56.5 51.5 15 36
24291-12-12 1.3/16”x12 20 12 65.5 77 15 36
24291-12-16 1.3/16”x12 25 16 76.7 83.5 15 36
24291-16-12 1.7/16”x12 20 12 65.5 63 14.8 41
24291-16-14 1.7/16”x12 22 14 71.2 63 14.8 41
24291-16-16 1.7/16”x12 25 16 76.9 67.5 14.8 41
24291-16-20 1.7/16”x12 32 20 91.5 96 14.8 41
24291-20-16 1.11/16”x12 25 16 76.7 67.5 15 50
24291-20-20 1.11/16”x12 32 20 93 100 15 50
24291-20-24 1.11/16”x12 38 24 109.4 113.5 15 50
24291-24-20 2”x12 32 20 91.5 78.5 14.8 60
24291-24-24 2”x12 38 24 109.4 92 14.8 60

Примечание:

  • хххх1-хх-хх — для рукава оплёточной конструкции EN853 (1SN/2SN);
  • xххх2-хх-хх — для рукава навивочной конструкции EN856 (4SP/4SH);
  • xххх3-хх-хх — для рукава навивочной конструкции EN856 (R12/R13/R15).
