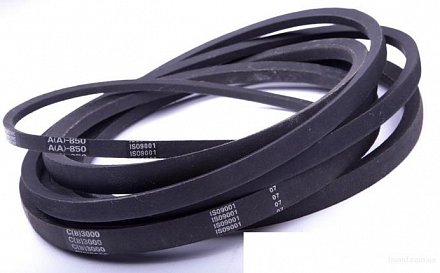

Ремни с трапециевидным поперечным сечением, используются для приводов промышленного оборудования, станков, сельхозтехники, транспортных средств.
Работают при температуре:
- от -30°С до +60°С в условиях умеренного и тропического климата
- от -60°С до +40°С в условиях холодного и очень холодного климата
| Профиль | Размер по средней линии ремня (мм) | Высота ремня (мм) |
| Z(0) | 8,5 | 6 |
| A | 11 | 8 |
| B(Б) | 14 | 11 |
| С(В) | 19 | 14 |
| D(Г) | 27 | 19 |
| E(Д) | 32 | 23,5 |
Wp — расчетная ширина ремня, мм (ширина поперечного сечения ремня, находящегося под натяжением, на уровне нейтральной линии);
W — ширина большего основания ремня, мм;
T — высота ремня, мм
а — угол клина ремня, равный (40±1)°
|
Применение |
Типоразмер ремня |
|
Комбайн \'\'ЕНИСЕЙ1200\'\' |
В(Б)2500, С(В)2000, С(В)2120, С(В)2240, С(В)3000, С(В)3750, С(В)4750, С(В)6700, D(Г)1900, D(Г)2120, D(Г)3475, D(Г)4500, D(Г)5300, 28х16х1450, 45х224000 |
|
Комбайн \'\'НИВА\'\' |
В(Б)2500, С(В)2000, С(В)2240, С(В)2360, С(В)2650, С(В)3585, С(В)4350, С(В)7100, D(Г)3475, D(Г)4500, D(Г)5300, 45х222600, 45х224000 |
|
Комбайн СКСП, СК6 \'\'КОЛОС\'\' |
С(В)2000, С(В)2360, С(В)2650, С(В)3585, С(В)4350, С(В)4500, D(Г)3475, D(Г)4500, D(Г)5300, 45х222600, 45х224000 |
|
Комбайн СКПР6 \'\'КОЛОС\'\' |
С(В)2000, С(В)2240, С(В)2360, С(В)2650, С(В)3350, С(В)3585, С(В)4350, С(В)4500, D(Г)3475, D(Г)5300, 45х222600, 45х224000 |
|
Комбайн \'\'СИБИРЯК\'\' |
С(В)2000, С(В)2360, С(В)2650, С(В)3585, С(В)4350, С(В)4500, D(Г)3475, D(Г)4500, D(Г)5300, 45х222600, 45х224000 |
|
Комбайн СКК5 |
С(В)2000, С(В)2360, С(В)2650, С(В)3585, С(В)4350, С(В)4500, D(Г)3475, D(Г)4500, D(Г)5300, 45х222600, 45х224000 |
|
Комбайн КСК100 |
С(В)2240, С(В)2360, С(В)2500, С(В)2650, С(В)5600 |
|
Кукурузоуборочный комбайн ККС 6 |
В(Б)1700, С(В)2000, С(В)2650, С(В)3550, С(В)4350, С(В)5300, D(Г)3475, 45х224000 |
|
Молотилкатерка МВ2,5А |
С(В)2000, С(В)2360, С(В)2650, С(В)3585, С(В)4350, D(Г)3475, D(Г)5300 |
|
Жатка ЖФ6,0 |
С(В)2240, С(В)4000 |
|
Жатка ЖК212 |
В(Б)4000, В(Б)4750, С(В)2650 |
|
Жатка ЖРС4,9А |
С(В)3150, С(В)7100 |
|
Жатки рисовые ЖРС5, ЖРК5 |
С(В)2800, С(В)3150, С(В)4500 |
|
Жатка самоходная ЖФГ212 |
В(Б)4000, В(Б)4500, С(В)2650 |
|
Жатка кукурузная ЖКН3,4 |
С(В)2650, С(В)5000 |
|
Зерновой метатель ЗМ 60 |
В(Б)2240, С(В)2240 |
|
Нория зерновая НПЗ50, 2НПЗ50 |
В(Б)2000 |
Преимущества:
- Обеспечивают высокий КПД
- Плавность и равномерность передачи хода
- Стойкие к большим нагрузкам, высоким частотам вращения
- Могут эксплуатироваться в условиях недостаточного количества масличной жидкости без потери качества работы
- Обеспечивают движение и передачу вращательного момента на большие дистанции
Пример условного обозначения при заказе:
1000 — длина по корду, мм
Z (0) — профиль ремня
10 — ширина по средней линии ремня, мм
16 — высота ремня, мм
