Назначение

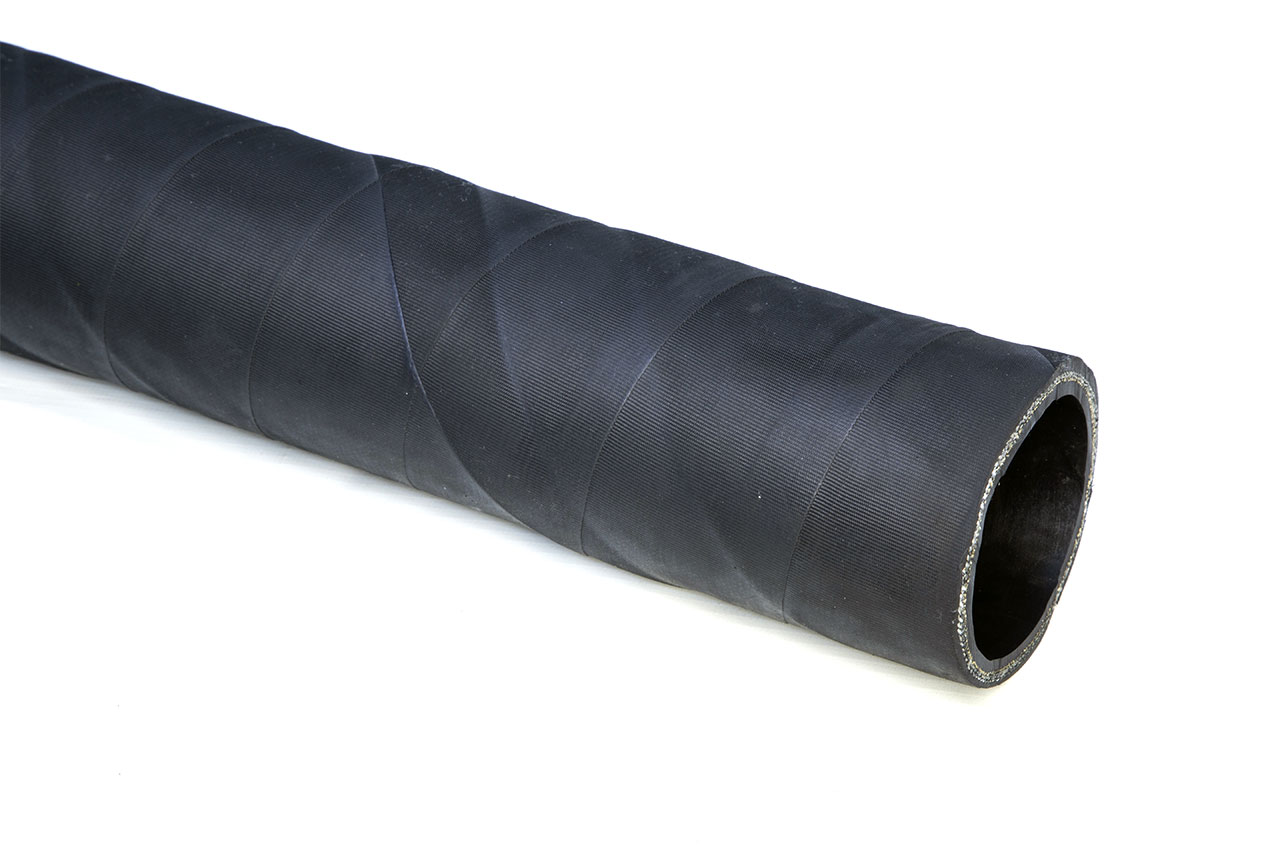

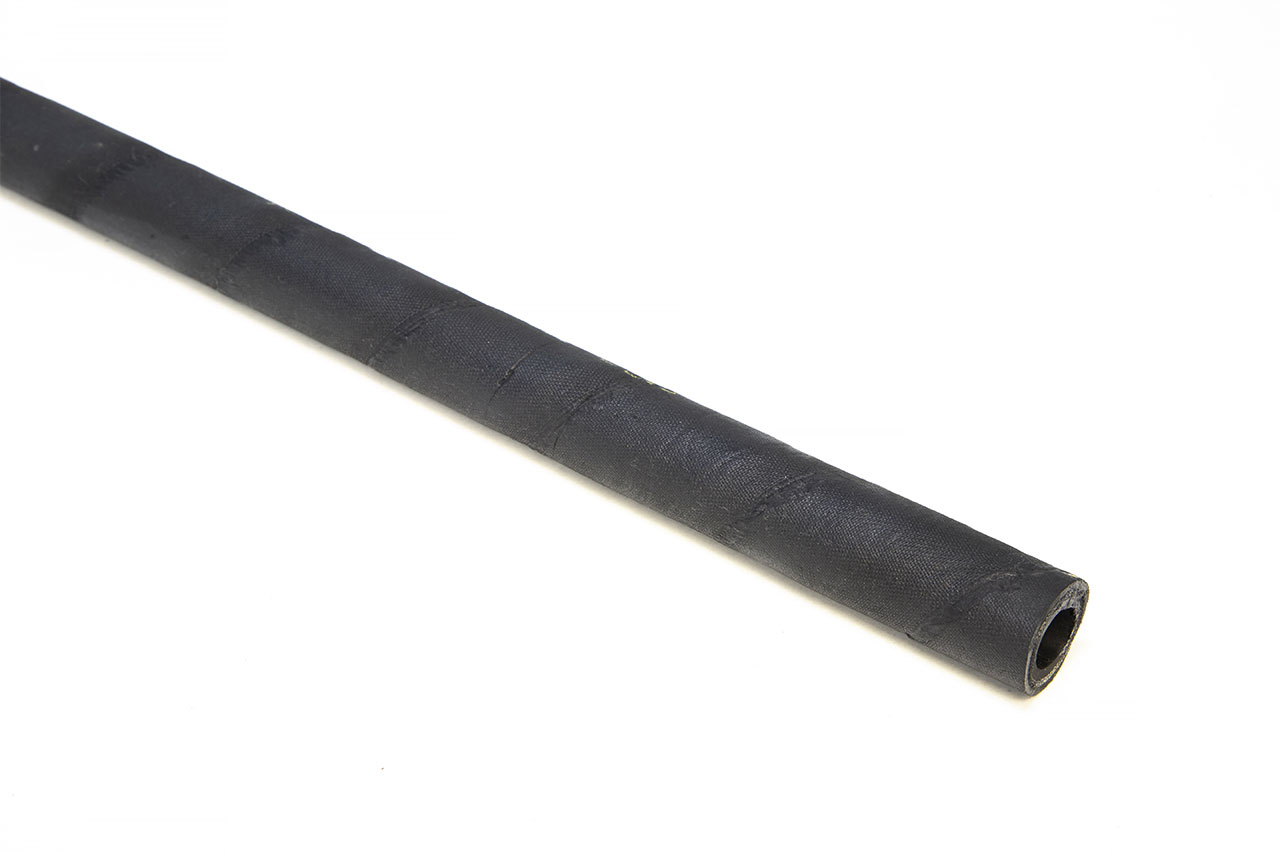

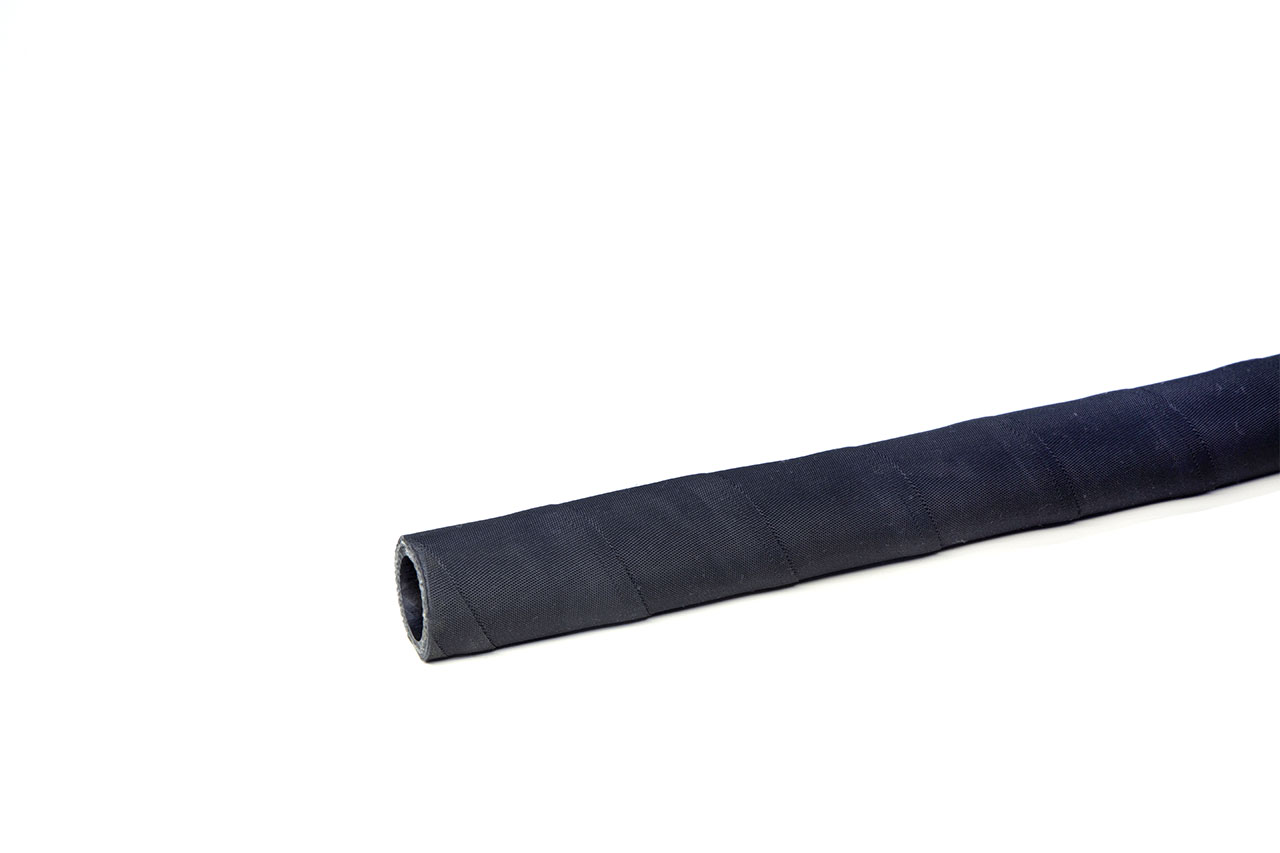

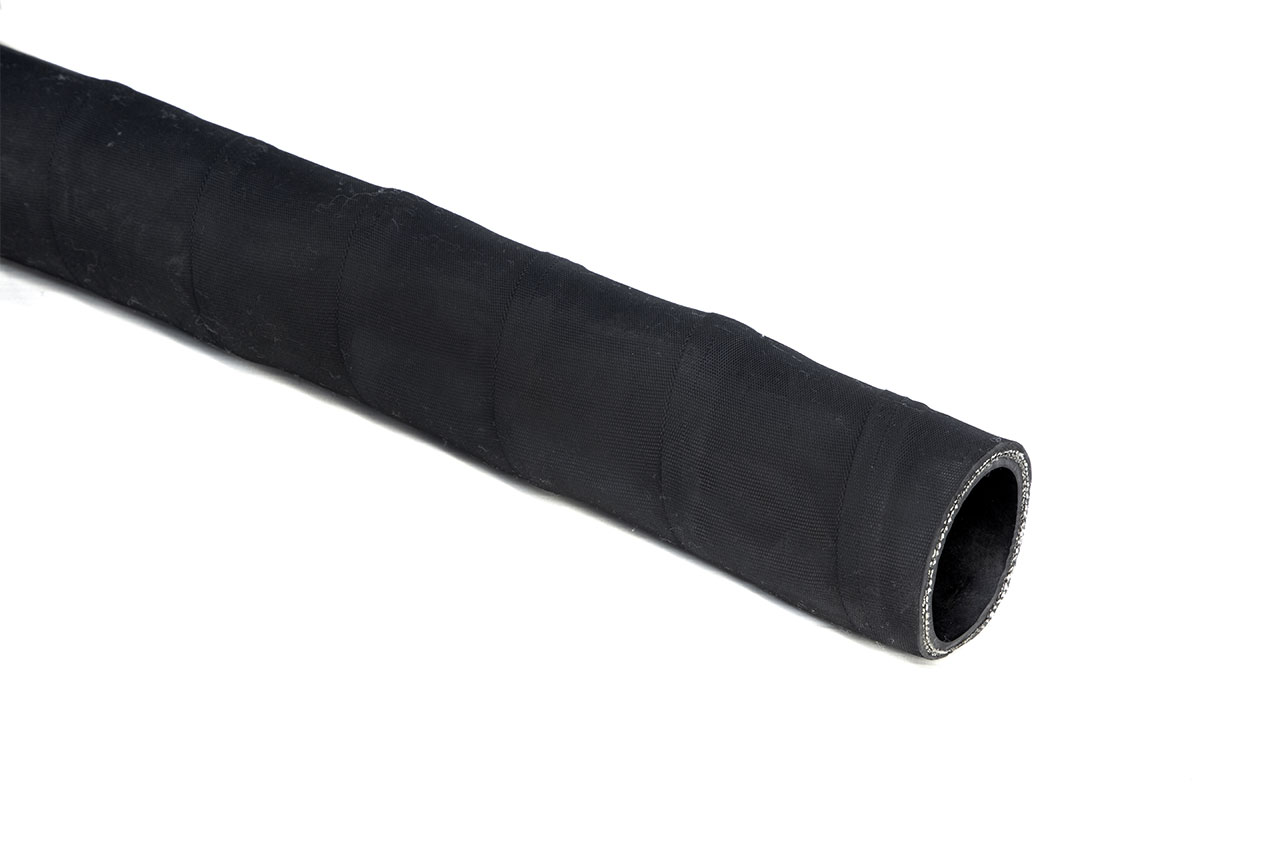

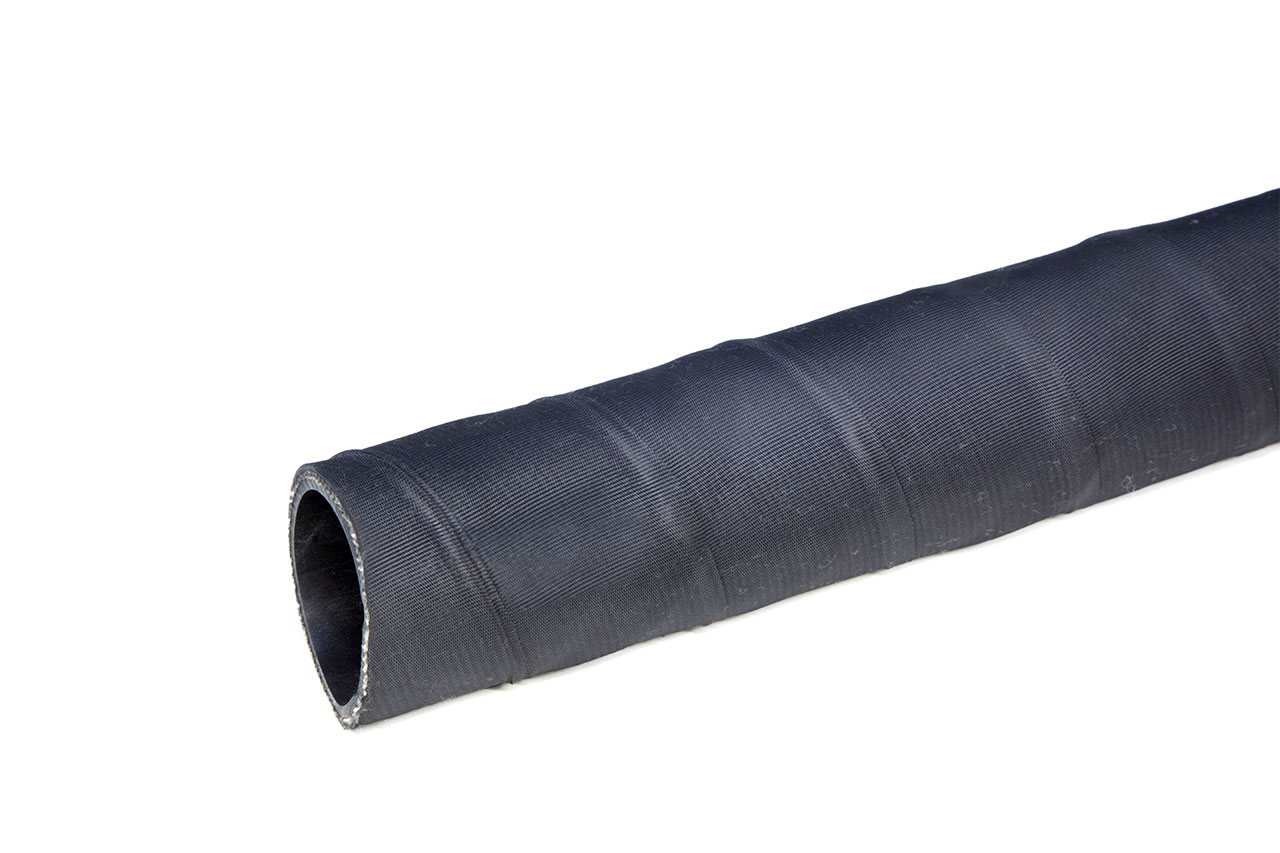

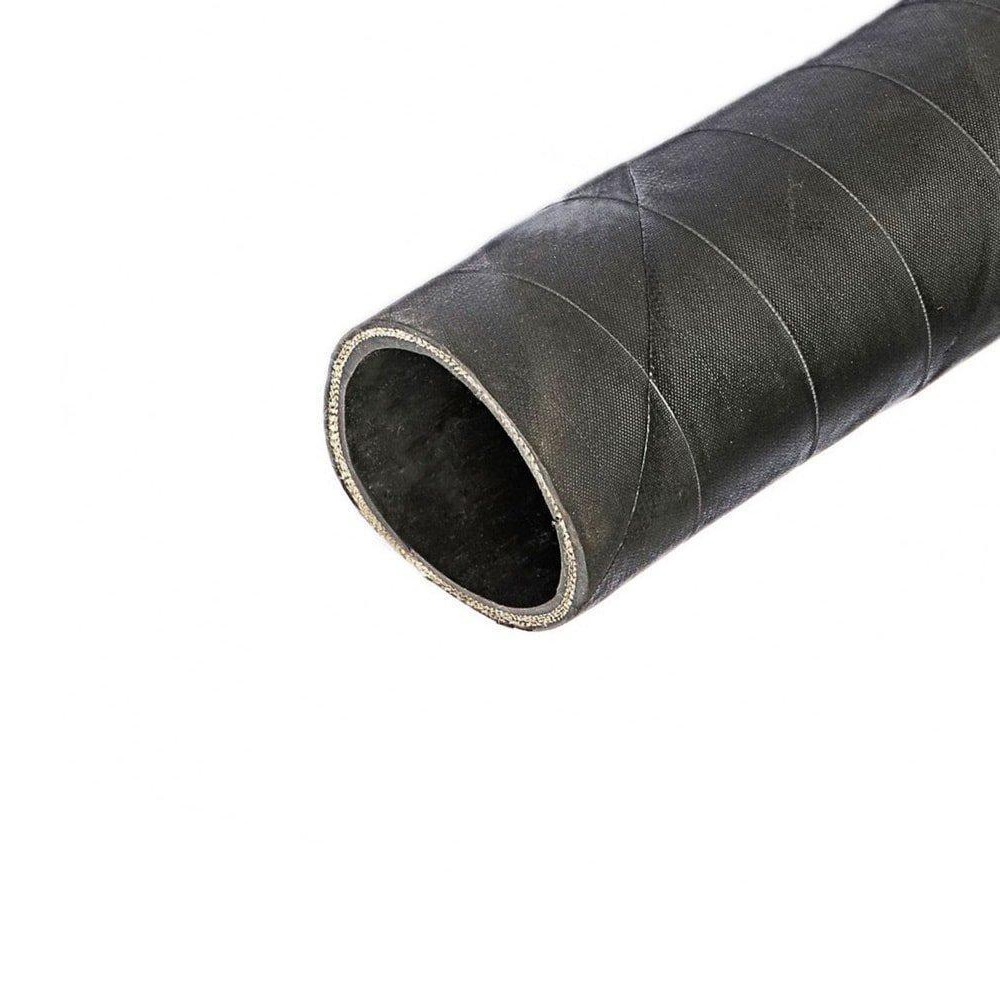

Рукава и муфты прокладочной конструкции ТУ 0056016-87 используются в качестве гибких соединительных трубопроводов для гидравлических, воздушных, топливных, масляных и других систем в специальной технике
Рукава работоспособны при температуре окружающего воздуха от -55°С до +100°С и температуре внутренней среды до +130°С.
Запас прочности: 2,5 *Р, где Р – рабочее давление.
Длина рукавов: ⌀4 – 14 мм до 2,5 м; ⌀16 – 70 мм до 20 м; ⌀133, 142 мм до 2,2 м
Пример условного обозначения при заказе:
Рукав 40У–16–7 ТУ 0056016-87
40У — Шифр рукава
16 — внутренний диаметр, мм
7 — давление, Атм
Преимущества:
- Универсальные, но более стойкие к воздействию высоких температур
- Имеются нестандартные диаметры
- Цена средняя, но служат дольше, чем рукава с нитяной оплеткой
- Широкий диапазон давлений (3, 5, 7, 13 атм)
| Давление, МПа | 0,1 | диаметр, мм | внутр | 133 | 142 | |||||||||||||||||
| внешн | 143 | 152 | ||||||||||||||||||||
| 0,3 | внутр | 27 | 30 | 32 | 35 | 38 | 40 | 42 | 44 | 48 | 50 | 54 | 58 | 60 | 63 | 70 | ||||||
| внешн | 35 | 38 | 40 | 43 | 46 | 49 | 51 | 53 | 58 | 60 | 64 | 68 | 70 | 73 | 80 | |||||||
| 0,5 | внутр | 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 38 | 40 | 42 | 44 | 48 | 50 | 54 | 58 | 60 | 63 | 70 | ||
| внешн | 26 | 28 | 30 | 33 | 36 | 39 | 41 | 44 | 47 | 49,6 | 51,6 | 53,6 | 59 | 61 | 65 | 69 | 71 | 74 | 81 | |||
| 0,7 | диаметр, мм | внутр | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 38 | 40 | 42 | 44 | 48 | 50 | |
| внешн | 15 | 17 | 19 | 22 | 24 | 27 | 29 | 31 | 34 | 36 | 39 | 41 | 45 | 48 | 51 | 53 | 55 | 60 | 62 | |||
| внутр | 54 | 58 | 60 | 63 | 70 | |||||||||||||||||
| внешн | 66 | 70 | 72 | 75 | 82 | |||||||||||||||||
| 1,3 | внутр | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 38 | 40 | 42 | 44 | ||
| внешн | 11 | 13 | 16 | 18 | 20 | 24 | 26 | 28 | 30 | 32 | 36,2 | 38,2 | 41,2 | 44,4 | 47,4 | 50,4 | 54 | 56 | 59 | |||
| внутр. | 48 | 50 | 54 | 63 | ||||||||||||||||||
| внешн | 63 | 65 | 69 | 80 |
