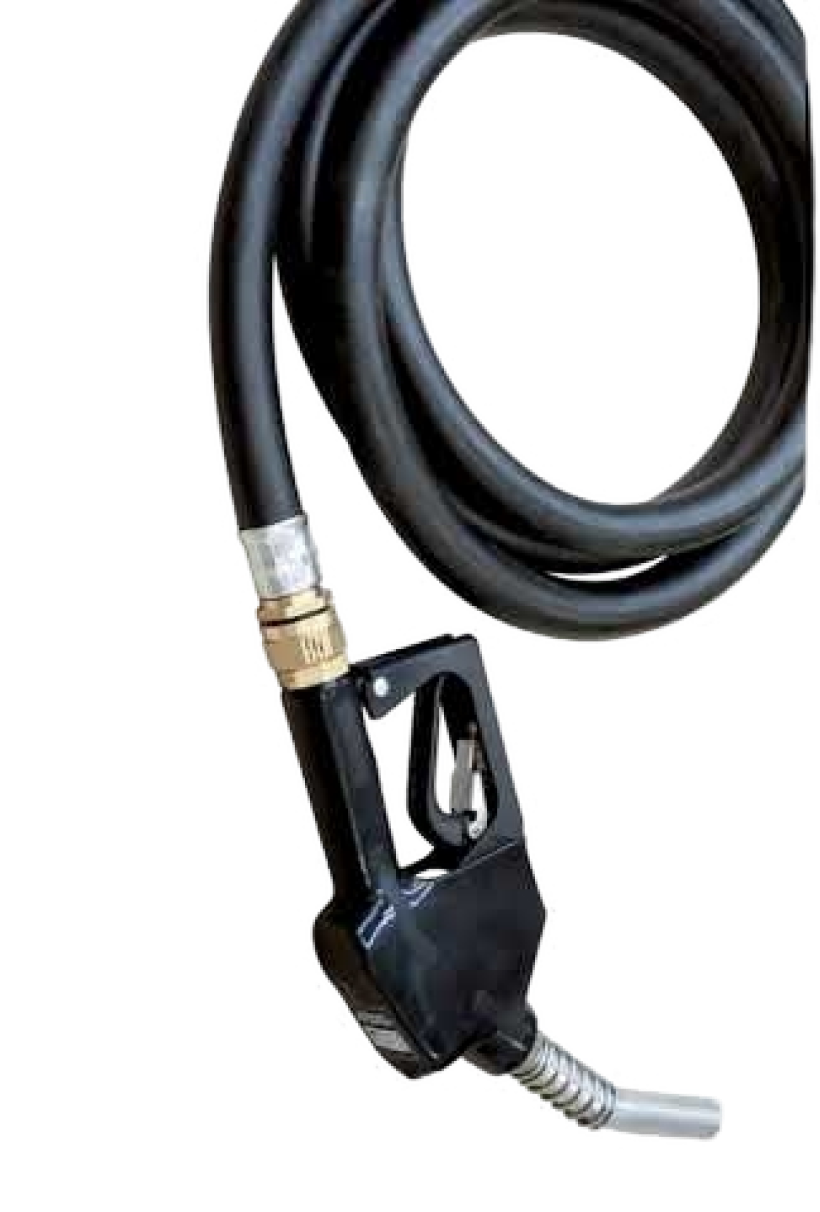

Предназначены для работы в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов.
Рабочее давление: 10 атм.
Длина рукава одним куском до 32 диаметра - 20м, свыше - 18м одним куском.
Преимущества рукава напорного с текстильным каркасом
- Возможность выбрать рукав под нужную рабочую среду, имеются высокотемпературные рукава для пара (рабочее давление 8 атм)
- Высокая прочность и жесткость
- Долговечны и универсальны
- Выдерживают высокое давление
| Тип, класс | Рабочая среда | Рабочее давление, МПа | Внутренний диаметр, мм | Длина, п.м |
|
Б (I) |
Бензины, керосины, минеральные масла на нефтяной основе (t° от -35 до +70° С) |
0,63; 1,0; 2,0 |
10; 12; 14; 16; 18; 20; 25; 32; 38; 50; 75 |
10-20 |
|
0,63 |
100, 125, 150 |
4 |
||
|
В (II) |
Вода техническая (без присадок), растворы неорганических кислот и щелочей концентрацией до 20% (кроме растворов азотной кислоты) |
0,63; 1,0; 2,0 |
10; 12; 14; 16; 18; 20; 25; 32; 38; 50; 75 |
10-20 |
|
0,63 |
100, 125, 150 |
4 |
||
|
ВГ (III) |
Горячая вода |
0,63; 1,0; 2,0 |
10; 12; 14; 16; 18; 20; 25; 32; 38; 50; 75 |
10-20 |
|
Г(IV) |
Воздух, углекислый газ, азот и др. инертные газы |
0,63; 1,0; 2,0 |
10; 12; 14; 16; 18; 20; 25; 32; 38; 50; 75 |
10-20 |
|
Ш(VIII) |
Абразивные материалы (песок от пескоструйных аппаратов), слабощелочные и слабокислые растворы для штукатурных и малярных работ. |
0,63; 1,0; 2,0 |
10; 12; 14; 16; 18; 20; 25; 32; 38; 50; 75 |
10-20 |
|
Пар-1(X) |
Насыщенный пар |
0,3 |
16; 18; 20; 25; 32; 38; 50 |
10-20 |
|
Пар-2(X) |
Насыщенный пар |
0,8 |
16, 18, 20, 25, 32, 38, 50 |
10-20 |
|
П(VII) |
Пищевые вещества (вино, пиво, молоко, слабокислые растворы органических и др. веществ, питьевая вода.) |
0,63; 1,0; 2,0 |
10; 12; 14; 16; 18; 20; 25; 32; 38; 50; 75 |
10-20 |
Пример условного обозначения при заказе:
П (VII) — тип рукава
1,0 — рабочее давление, МПа
16 — dнутренний диаметр, мм
27 — наружный диаметр, мм
