Фитинги SF — фитинги фланцевого типа. Применяют для соединений гидравлических трубопроводов на тяжелой технике, гусеничных экскаваторах.

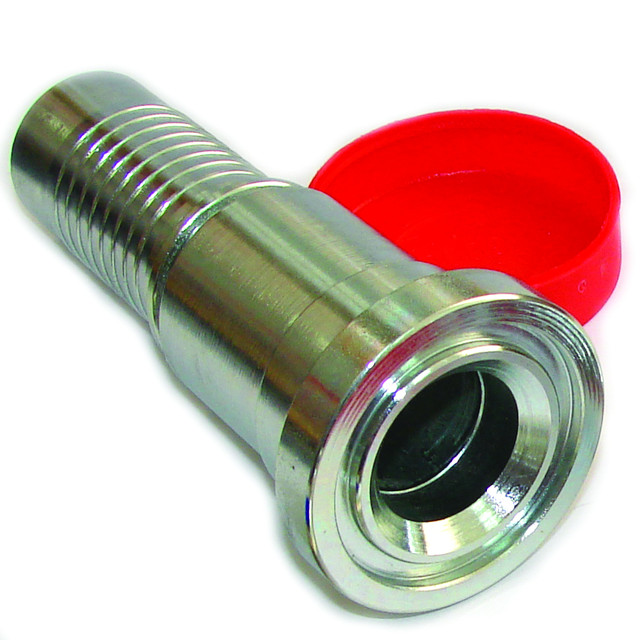

Фитинг SF, штуцер

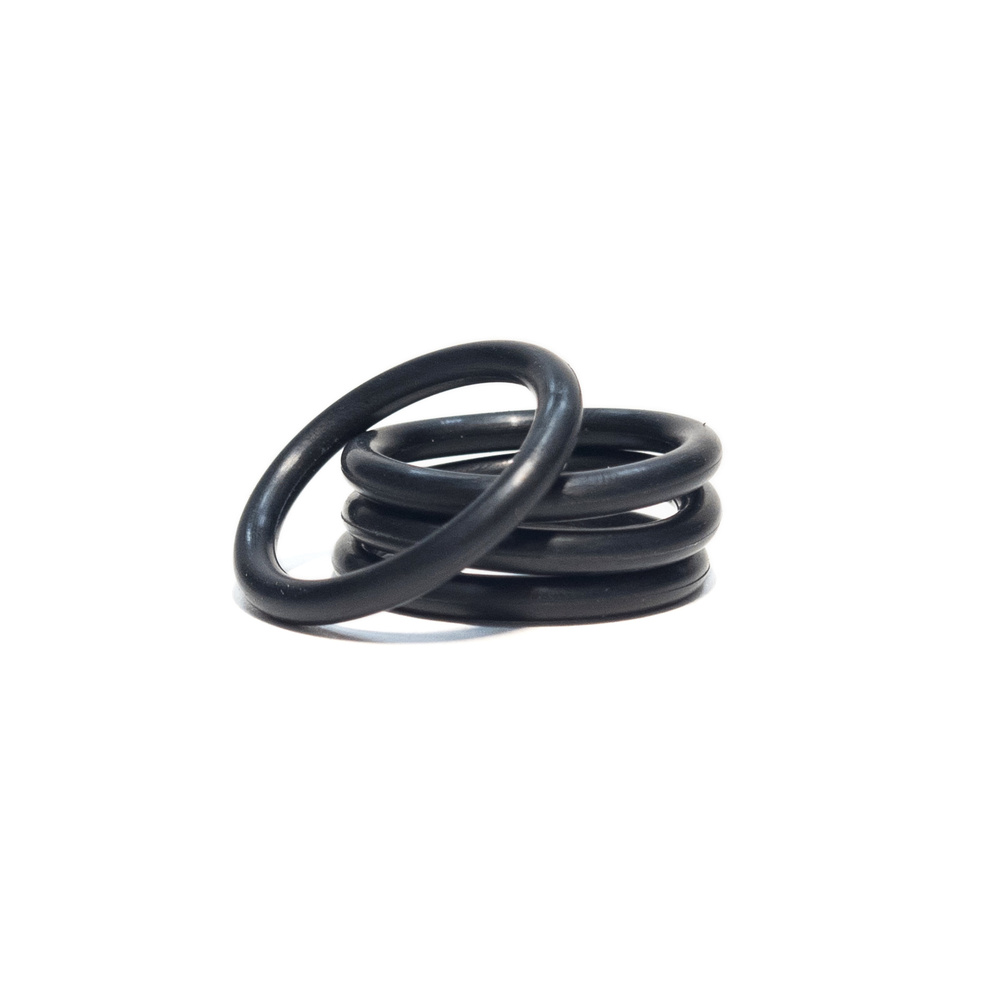

Уплотнение торцевого фланцевого соединения достигается за счет уплотнительного резинового кольца.
Мы производим фитинги SF нескольких видов — легкой (фитинги SFL) и тяжелой (фитинги SFS) серии, а также серии SF CAT.

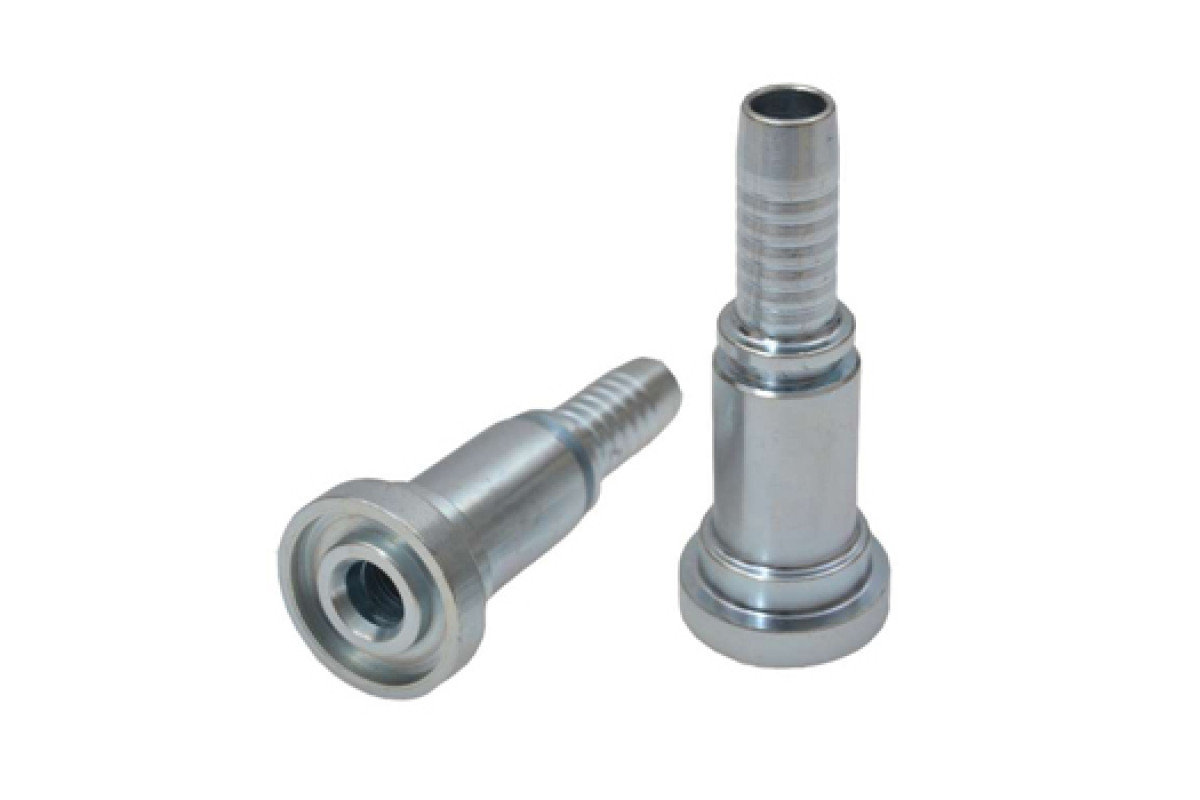

Фитинг SFL 3000
Артикул(ы): 87311
Артикул
Размер фланца
Диаметр
Размеры
DN
DASH
A
С
D
L
87311-08-08
1/2”
12
08
46
30.2
24
6.73
87311-12-08
3/4”
12
08
47
38.1
31.7
6.73
87311-12-10
3/4”
16
10
48
38.1
31.7
6.73
87311-12-12
3/4”
20
12
48
38.1
31.7
6.73
87311-12-16
3/4”
25
16
49
38.1
31.7
6.73
87311-16-12
1”
20
12
51
44.4
38
8
87311-16-16
1”
25
16
52
44.4
38
8
87311-16-20
1”
32
20
53
44.4
38
8
87311-20-16
1.1/4”
25
16
57
50.8
43
8
87311-20-20
1.1/4”
32
20
58
50.8
43
8
87311-24-20
1.1/2”
32
20
68
60.3
50
8
87311-24-24
1.1/2”
38
24
68
60.3
50
8
87311-32-24
2”
38
24
70
71.4
62
9.53
87311-32-32
2”
50
32
70
71.4
62
9.53
87311-40-40
2.1/2”
63
40
76
84.1
74
9.53

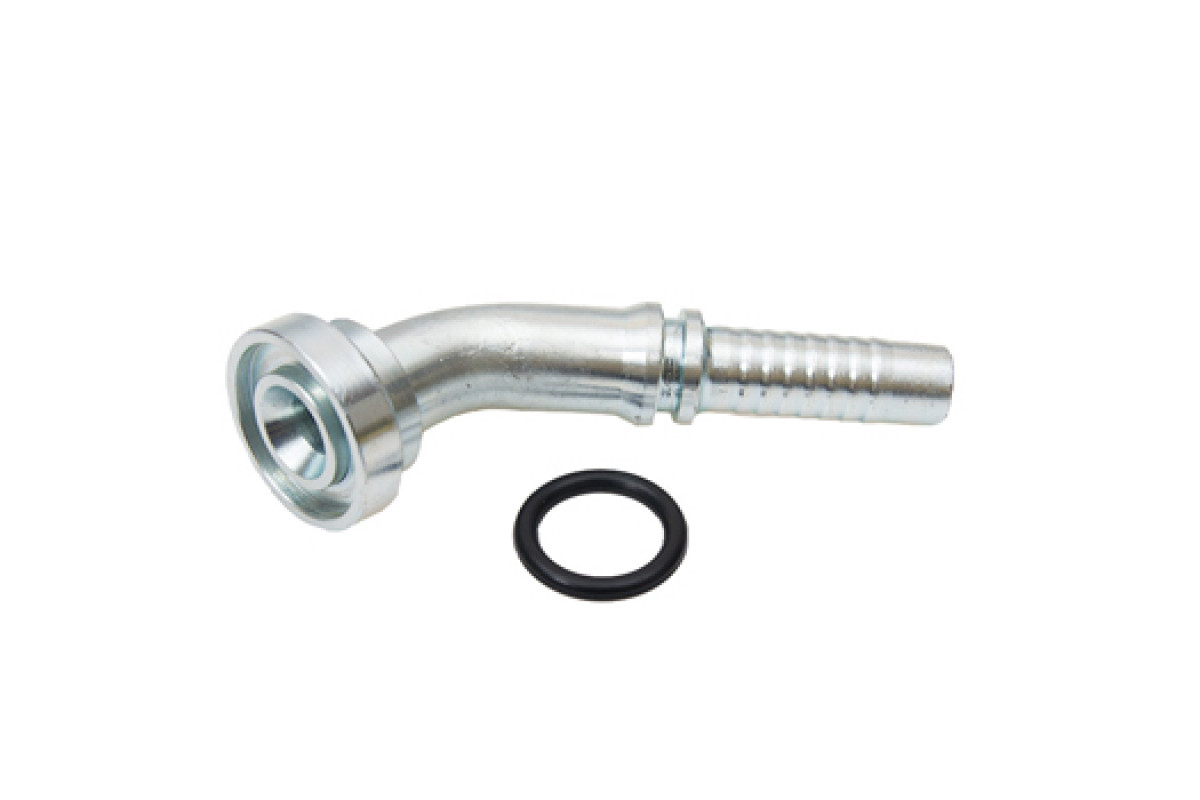

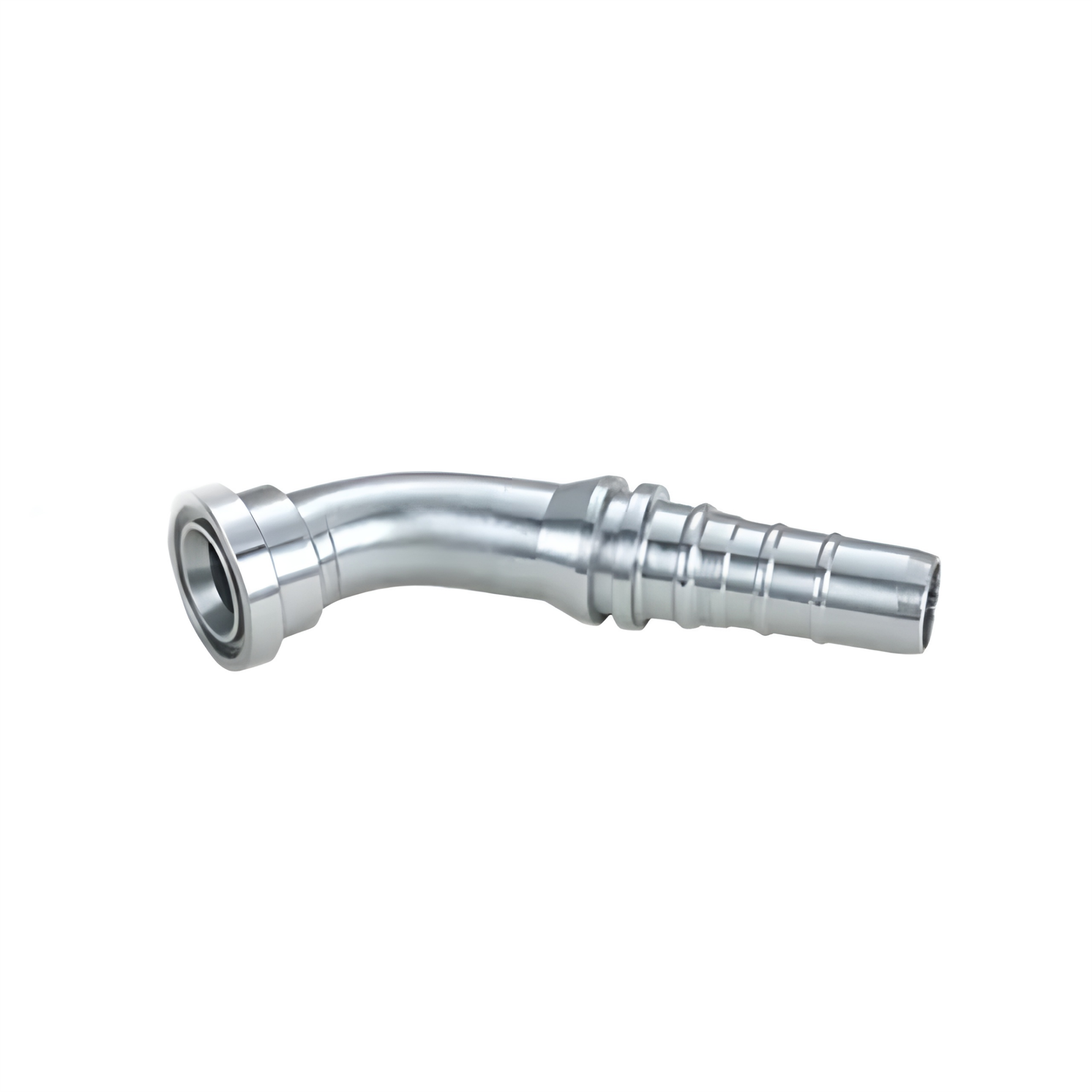

Фитинг SFL 3000 45°
Артикул(ы): 87341
Артикул
Размер фланца
Диаметр
Размеры
DN
DASH
A
С
D
H
L
87341-08-08
1/2”
12
08
58.2
30.2
24
23.3
6.73
87341-12-08
3/4”
12
08
58.9
38.1
31.7
24
6.73
87341-12-10
3/4”
16
10
70.1
38.1
31.7
25.3
6.73
87341-12-12
3/4”
20
12
77
38.1
31.7
28.9
6.73
87341-16-12
1”
20
12
77
44.4
38
28.9
8
87341-16-16
1”
25
16
85.2
44.4
38
29.7
8
87341-16-20
1”
32
20
94.5
44.4
38
33.8
8
87341-20-16
1.1/4”
25
16
85.2
50.8
43
29.7
8
87341-20-20
1.1/4”
32
20
94.5
50.8
43
33.8
8
87341-24-20
1.1/2”
32
20
95.9
60.3
50
35.2
8
87341-24-24
1.1/2”
38
24
109.9
60.3
50
39.1
8
87341-32-24
2”
38
24
109.9
71.4
62
39.1
9.53
87341-32-32
2”
50
32
129.3
84.1
62
46.3
9.53

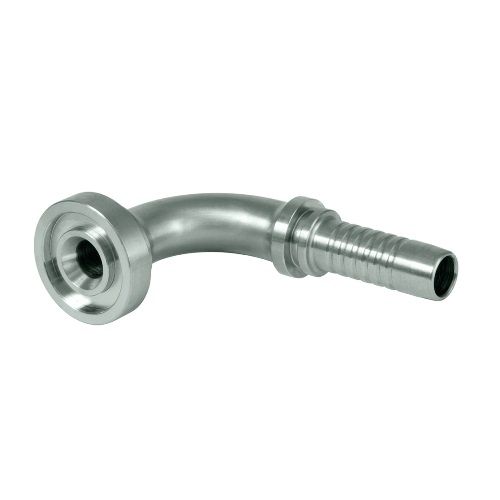

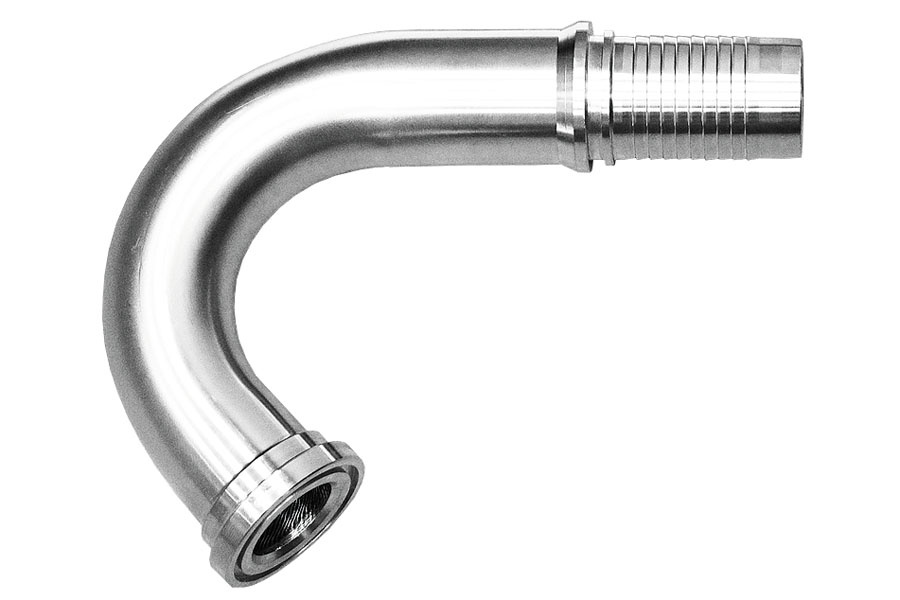

Фитинг SFL 3000 90°
Артикул(ы): 87391
Артикул
Размер фланца
Диаметр
Размеры
DN
DASH
A
С
D
H
L
87391-08-08
1/2”
12
08
41
30.2
24
47
6.73
87391-12-08
3/4”
12
08
41
38.1
31.7
48
6.73
87391-12-10
3/4”
16
10
56.5
38.1
31.7
52.5
6.73
87391-12-12
3/4”
20
12
66.2
38.1
31.7
62
6.73
87391-12-12(H100)
3/4”
20
12
65.5
38.1
31.7
100
6.73
87391-12-12(H127)
3/4”
20
12
65.5
38.1
31.7
127
6.73
87391-12-12(H150)
3/4”
20
12
65.5
38.1
31.7
150
6.73
87391-12-16
3/4”
25
16
76.7
38.1
31.7
67.5
6.73
87391-16-12
1”
20
12
66.2
44.4
38
62
8
87391-16-16
1”
25
16
78
44.4
38
67.5
8
87391-16-16(H100)
1”
25
16
76.7
44.4
38
100
8
87391-16-16(H127)
1”
25
16
76.7
44.4
38
127
8
87391-16-16(H150)
1”
25
16
76.7
44.4
38
150
8
87391-16-20
1”
32
20
91.5
44.4
38
78.5
8
87391-20-16
1.1/4”
25
16
78
50.8
43
67.5
8
87391-20-20
1.1/4”
32
20
91.5
50.8
43
78.5
8
87391-20-20(H100)
1.1/4”
32
20
91.5
50.8
43
100
8
87391-20-20(H127)
1.1/4”
32
20
91.5
50.8
43
127
8
87391-20-20(H150)
1.1/4”
32
20
91.5
50.8
43
150
8
87391-20-24
1.1/4”
38
24
108.5
50.8
43
78.5
8
87391-24-20
1.1/2”
32
20
91.5
60.3
50
80.5
8
87391-24-24
1.1/2”
38
24
109.4
60.3
50
94
8
87391-24-24(H127)
1.1/2”
38
24
109.4
60.3
50
127
8
87391-32-24
2”
38
24
109.4
71.4
62
94
9.53
87391-32-32
2”
50
32
131.8
71.4
62
114.3
9.53
87391-40-32
2.1/2”
50
32
131.8
84.1
74.4
114.3
9.53

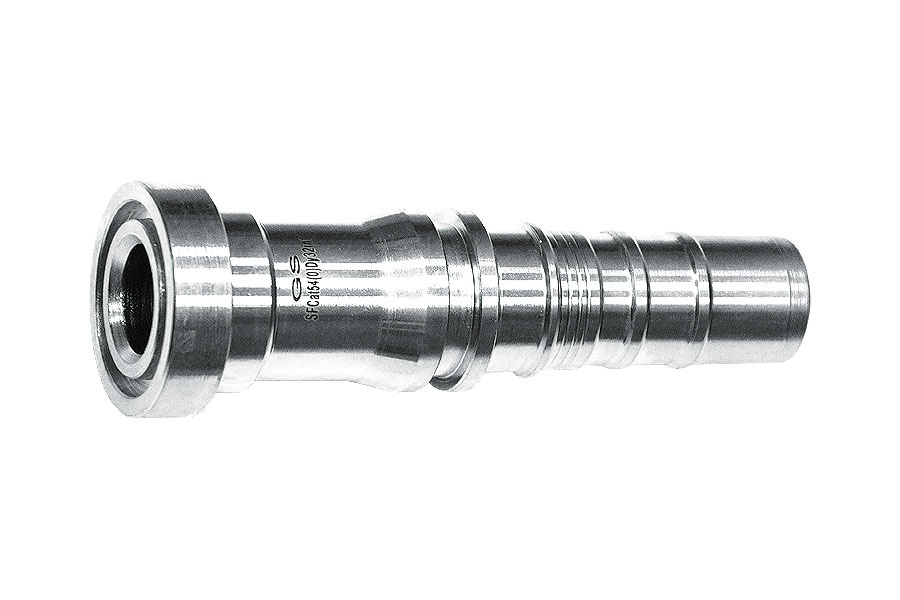

Фитинг SFS 6000
Артикул(ы): 87611
Артикул
Размер фланца
Диаметр
Размеры
DN
DASH
A
С
D
L
87611-08-08
1/2”
12
08
47
31.7
24
7.75
87611-12-10
3/4”
16
10
51
41.3
32
8.76
87611-12-12
3/4”
20
12
51
41.3
32
8.76
87611-16-12
1”
20
12
56
47.6
38
9.53
87611-16-16
1”
25
16
57
47.6
38
9.53
87611-16-20
1”
32
20
61
47.6
38
9.53
87611-20-16
1.1/4”
25
16
65
54
44
10.29
87611-20-20
1.1/4”
32
20
66
54
44
10.29
87611-24-20
1.1/2”
32
20
75
63.5
51
12.57
87611-24-24
1.1/2”
38
24
75
63.5
51
12.57
87611-32-24
2”
38
24
85
79.4
67
12.57
87611-32-32
2”
50
32
85
79.4
67
12.57

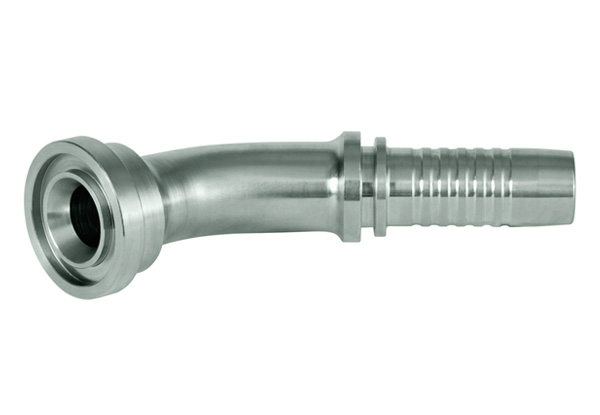

Фитинг SFS 6000 45°
Артикул(ы): 87641
Артикул
Размер фланца
Диаметр
Размеры
DN
DASH
A
С
D
H
L
87641-08-08
1/2”
12
08
58.9
31.7
24
24
7.75
87641-08-12
3/4”
20
12
74.9
31.7
24
27.5
7.75
87641-12-10
3/4”
16
10
72.5
41.3
32
28.2
8.76
87641-12-12
3/4”
20
12
79.2
41.3
32
31.8
8.76
87641-16-16
1”
25
16
90.2
47.6
38
34.7
9.53
87641-20-20
1.1/4”
32
20
103.8
54
44
41.5
10.29
87641-24-20
1.1/2”
32
20
105.8
63.5
51
45.1
12.57
87641-24-24
1.1/2”
40
24
116.2
63.5
51
45.5
12.57
87641-32-24
2”
40
24
125.4
79.4
67
54.7
12.57
87641-32-32
2”
50
32
135.7
79.4
67
52.7
12.57

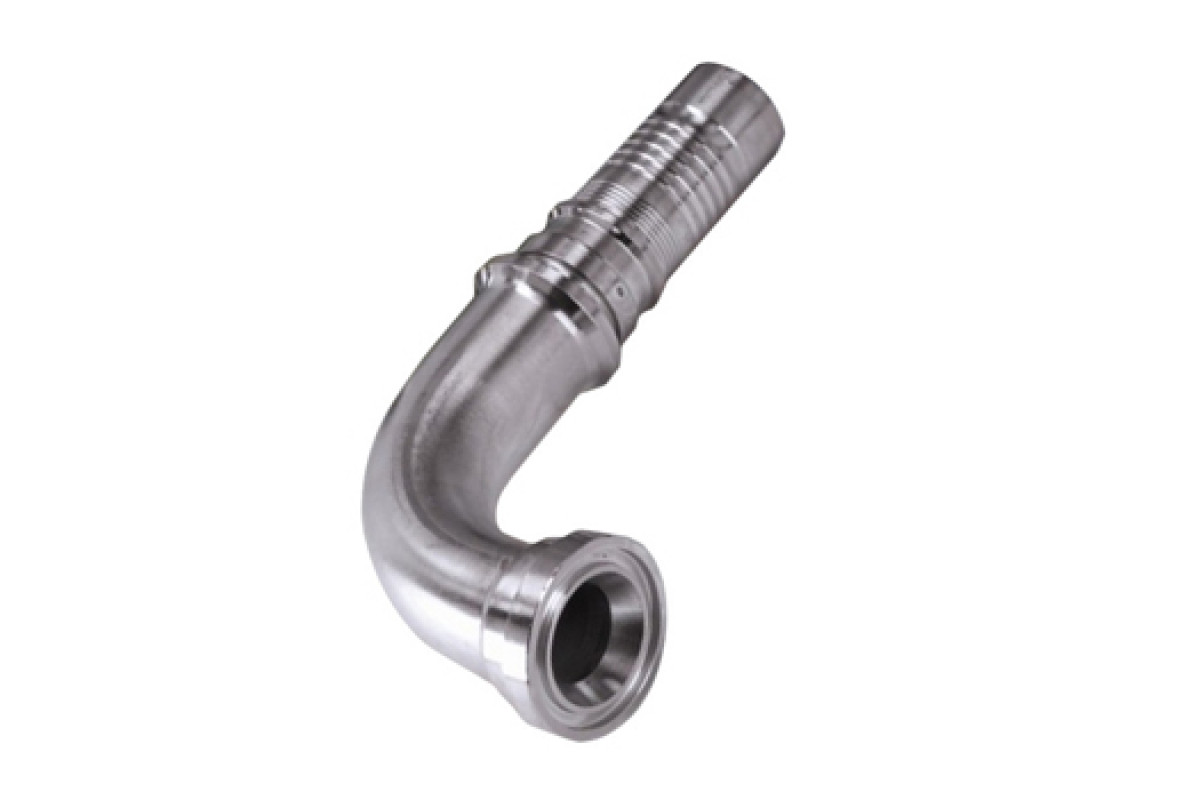

Фитинг SFS 6000 90°
Артикул(ы): 87691
Артикул
Размер фланца
Диаметр
Размеры
DN
DASH
A
В
D
H
L
87691-08-08
1/2”
12
08
41
31.7
24
48
7.75
87691-12-10
3/4”
16
10
56.5
41.3
32
56.5
8.76
87691-12-12
3/4”
20
12
66.2
41.3
32
66
8.76
87691-16-12
1”
20
12
66.2
47.6
38
69
9.53
87691-16-16
1”
25
16
78
47.6
38
74.5
9.53
87691-16-20
1”
32
20
91.5
47.6
38
85.5
9.53
87691-20-16
1.1/4”
25
16
78
54
44
78.5
10.29
87691-20-20
1.1/4”
32
20
91.5
54
44
89.5
10.29
87691-24-20
1.1/2”
32
20
91.5
63.5
51
94.5
12.57
87691-24-24
1.1/2”
38
24
109.4
63.5
51
108
12.57
87691-32-24
2”
38
24
109.4
79.4
67
116
12.57
87691-32-32
2”
50
32
131.8
79.4
67
136.3
12.57

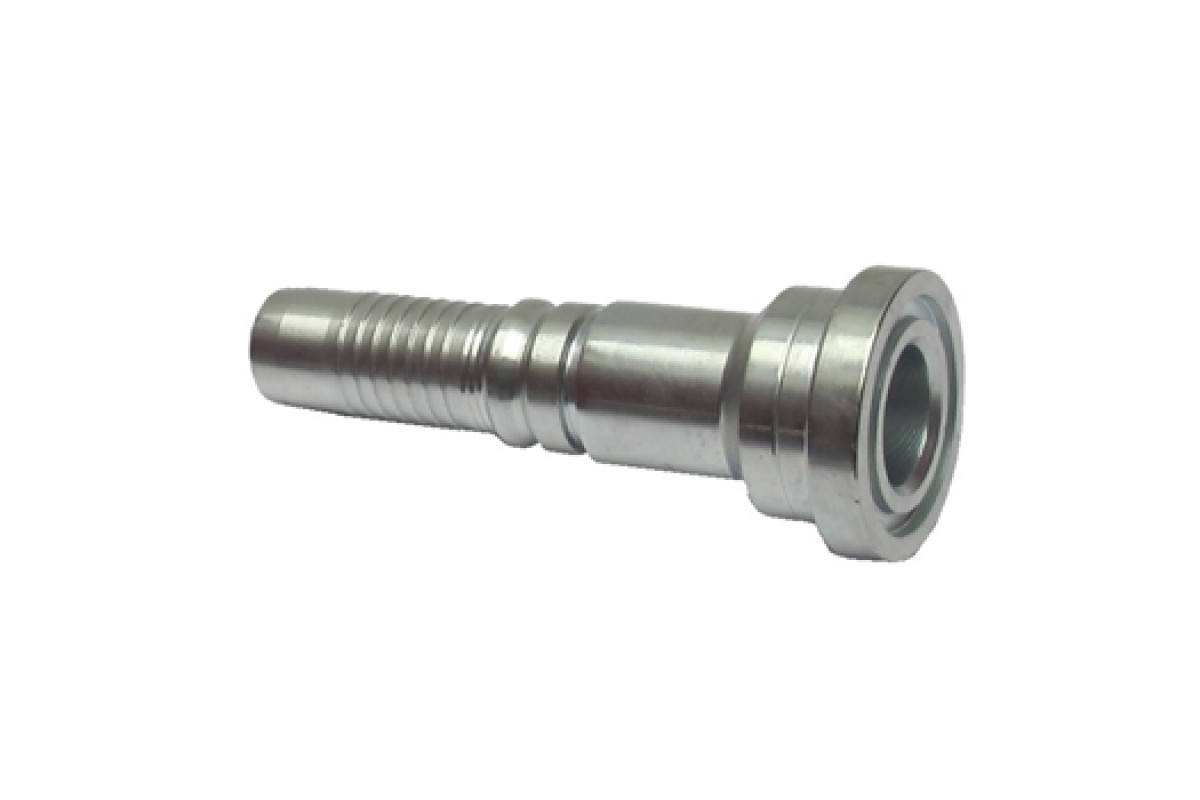

Фитинг SF CAT
Артикул(ы): 87913
Артикул
Размер фланца
Диаметр
Размеры
DN
DASH
A
С
D
L
87913-12-12
3/4”
20
12
58.5
41.3
31.7
14.3
87913-16-12
1”
20
12
63
47.6
38
14.3
87913-16-16
1”
25
16
64.4
47.6
38
14.3
87913-20- 6
1.1/4”
25
16
66.8
54
43
14.3
87913-20-20
1.1/4”
32
20
73.8
54
43
14.3
87913-24-24
1.1/2”
32
20
80.6
63.5
50.8
14.3
87913-24-20
1.1/2”
38
24
80.7
63.5
50.8
14.3
Фитинг SF CAT 45°
Артикул(ы): 87943
Артикул
Размер фланца
Диаметр
Размеры
DN
DASH
A
C
D
H
L
87943-12-12
3/4”
20
12
92.6
41.3
31.7
35.6
14.3
87943-16-12
1”
20
12
93.7
47.6
38
36.7
14.3
87943-16-16
1”
25
16
103.9
47.6
38
37.5
14.3
87943-20-16
1.1/4”
25
16
104.6
54
43
38.2
14.3
87943-20-20
1.1/4”
32
20
117.3
54
43
42.3
14.3
87943-24-20
1.1/2”
32
20
118
63.5
50.8
43
14.3
87943-24-24
1.1/2”
38
24
132.5
63.5
50.8
46.9
14.3
Фитинг SF CAT 90°
Артикул(ы): 87993
Артикул
Размер фланца
Диаметр
Размеры
DN
DASH
A
C
D
H
L
87993-12-12
3/4”
20
12
75
41.3
31.7
71.5
14.3
87993-16-12
1”
20
12
75
47.6
38
73
14.3
87993-16-16
1”
25
16
88.9
47.6
38
78.5
14.3
87993-20-16
1.1/4”
25
16
88.9
54
43
79.5
14.3
87993-20-20
1.1/4”
32
20
105.8
54
43
90.5
14.3
87993-24-20
1.1/2”
32
20
105.8
63.5
50.8
91.5
14.3
87993-24-24
1.1/2”
38
24
124.2
63.5
50.8
105
14.3
Фитинг SF JIS
Артикул(ы): 88111
Артикул
Размер фланца
Диаметр
Размеры
DN
DASH
A
С
D
L
88111-10-08
5/8”
12
08
45
34.2
27.8
6.7
88111-10-10
5/8”
16
10
46
34.2
27.8
6.7
88111-10-12
5/8”
20
12
46
34.2
27.8
6.7
Фитинг SF JIS 45°
Артикул(ы): 88141
Артикул
Размер фланца
Диаметр
Размеры
DN
DASH
A
С
D
H
L
88141-10-08
5/8”
12
08
58.9
34.2
27.8
24
6.7
88141-10-10
5/8”
16
10
70.1
34.2
27.8
25.3
6.7
88141-10-12
5/8”
20
12
76.2
34.2
27.8
28.8
6.7
Фитинг SF JIS 90°
Артикул(ы): 88181
Артикул
Размер фланца
Диаметр
Размеры
DN
DASH
A
В
D
H
L
88191-10-08
5/8”
12
08
41
34.2
27.8
48
6.7
88191-10-10
5/8”
16
10
56.5
34.2
27.8
52.5
6.7
88181-10-12
5/8”
20
12
65.5
34.2
27.8
62
6.7
Примечание:
хххх1-хх-хх — для рукава оплёточной конструкции EN853 (1SN/2SN);
xххх2-хх-хх — для рукава навивочной конструкции EN856 (4SP/4SH);
xххх3-хх-хх — для рукава навивочной конструкции EN856 (R12/R13/R15).
